發布時間：2022年4月1號                        作者：德國GMC-I高美測儀（上海電勵士）

閉環式霍爾電流傳感器簡介：

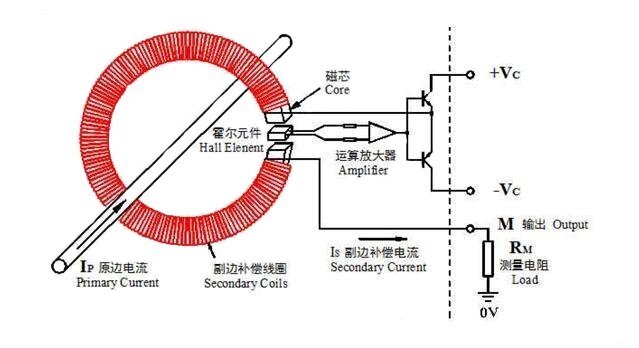

閉環式霍爾電流傳感器，是基于磁平衡式霍爾原理，即閉環原理，當原邊電流IP產生的磁通通過高品質磁芯集中在磁路中，霍爾元件固定在氣隙中檢測磁通，通過繞在磁芯上的多匝線圈輸出反向的補償電流，用于抵消原邊IP產生的磁通，使得磁路中磁通始終保持為零；也稱零磁通霍爾電流傳感器或磁平衡式霍爾電流傳感器。經過特殊電路的處理，傳感器的輸出端能夠輸出精確反映原邊電流的電流變化。

閉環霍爾電流傳感器測量方法：

★ 原邊導線應放置于傳感器內孔中心，盡可能不要放偏;

★ 原邊導線盡可能完全放滿傳感器內孔，不要留有空隙;

★ 需要測量的電流應接近于傳感器的標準額定值IPN，不要相差太大。如條件所限，手頭僅有一個額定值很高的傳感器，而欲測量的電流值又低于額定值很多，為了提高測量精度，可以把原邊導線多繞幾圈，使之接近額定值。

例如當用額定值100A的傳感器去測量10A的電流時，為提高精度可將原邊導線在傳感器的內孔中心繞十圈（一般情況，NP=1;在內孔中繞一圈，NP=2;……;繞九圈，NP=10，則NP&TImes;10A=100A與傳感器的額定值相等，從而可提高精度）;

★ 當欲測量的電流值為IPN/10的時，在25℃仍然可以有較高的精度。

霍爾電流傳感器使用時注意事項：

★ 接線時注意接線端子的裸露導電部分，盡量防止ESD沖擊，需要有專業施工經驗的工程師才能對該產品進行接線操作。電源、輸入、輸出的各連接導線必須正確連接，不可錯位或反接，否則可能導致產品損壞。

★ 產品安裝使用環境應無導電塵埃及腐蝕性

★ 劇烈震動或高溫也可能導致產品損壞，必須注意使用場合。
