發布時間：2022年4月21號                         作者：德國GMC-I高美測儀（上海電勵士）

電流傳感技術分類介紹

• 非隔離絕緣

       分流電阻---AC+DC

• 隔離絕緣

      基于法拉第定律的電流傳感技術---AC

             電流互感器

             羅氏線圈

• 磁場傳感技術---AC+DC

      霍爾效應

      磁通門傳感器

      磁阻式

電流傳感的常見和簡單方法是使用分流電阻。分流電阻兩端的電壓降與其電流成正比,成本較低。

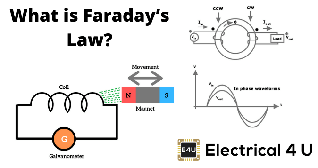

法拉第感應定律-指出：在閉合電路中感應的總電動勢與連接電路的總磁通量的時間變化率成正比-已廣泛用于電流傳感技術中。

基于法拉第定律傳感技術的兩種主要傳感設備是電流互感器（CT）和羅氏線圈。

電流互感器

基于變壓器原理，可將較高的一次電流轉換為較小的二次電流，在高交流電流測量系統中很常見。由于該設備是無源設備，因此在其實現中不需要額外的驅動電路。

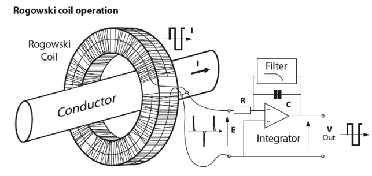

羅氏線圈

Rogowski線圈被定義為用于測量交流電（AC）的電氣設備。它也用于測量高速瞬態，脈沖電流或正弦電流。Rogowski線圈的名稱以德國物理學家Walter Rogowski的名字命名。Rogowski線圈是均勻纏繞的線圈，匝數為N，橫截面積A恒定。Rogowski線圈中沒有金屬芯。空芯線圈放置在導體周圍，由電流產生的磁場在線圈中感應出與電流變化率成比例的電壓。該電壓被積分，產生與電流成比例的輸出。

霍爾效應

霍爾效應傳感器是基于霍爾效應的設備，霍爾效應傳感器是埃德溫·霍爾（Edwin Hall）在1879年根據洛倫茲力的物理原理發現的。它們由外部磁場激活。 在這種通用設備中，霍爾傳感器感測由磁系統產生的磁場。該系統通過輸入接口響應要檢測的量（電流，溫度，位置，速度等）?；魻栐腔镜拇艌鰝鞲衅?。 它需要信號調理以使輸出可用于大多數應用。由一次電流（Ip）產生的磁通量會集中在磁路中，并使用霍爾器件進行測量。 然后，對霍爾器件的輸出進行信號調理，以提供一次電流的精確表示。又可分為開環和閉環兩種技術類型。

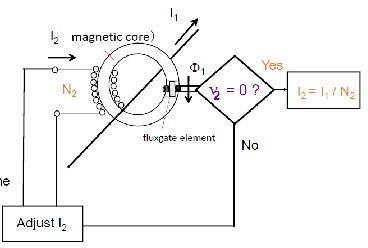

磁通門傳感器

磁通門傳感器的工作原理與基于霍爾效應的電流傳感器相同：測量的一次電流產生的磁場由特定的傳感元件檢測。磁通門電流傳感器的設計與閉環霍爾效應電流傳感器的設計相似。 唯一的區別是該方法在氣隙中使用磁通門器件代替霍爾器件。精度高。
