發布時間：2022年08月03日                 作者：德國GMC-I高美測儀（上海電勵士）

電流傳感器規格選型和使用注意事項

1. 電流傳感器規格選型

電壓峰值超過 2000V 或 RMS 值超過 1500V，不能使用分流型電流傳感器。

2. 電流傳感器使用時注意連接到輸入端子

1） 分流器電流傳感器：可連接到電流傳感器輸入接口來測量電流

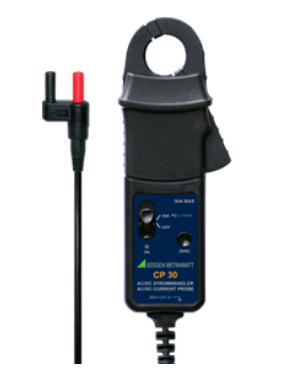

2） 鉗式電流傳感器（電壓輸出型）：可連接到電流傳感器輸入接口來測量電流

3） 鉗式電流傳感器（電流輸出型）：可用電纜連接到輸入單元的電流輸入端子

4） CT（電流互感器）：可用電纜連接到輸入單元的電流輸入端子

3. 電流傳感器使用時注意輸入單元的配置數量和接線方式

1） 根據輸入單元的數量來選擇接線方式，需確保連接時沒有弄錯極性。弄錯極性會導 致測量電流的極性相反而無法正確測量。特別是連接鉗式電流傳感器時，比較容易 出錯。

2） 在使用電壓輸出型外部傳感器輸入時，因為被測信號要接入到板卡的 BNC 端子， 電流直接輸入端子必須懸空不能連線，因為電流傳感器輸入接口和電流輸入端內部 是共地的，如果電流直接輸入端子和傳感器端子都同時接到用戶的系統中，若被測 系統中兩者存在電壓會引起測量誤差或者損壞儀器。

備注： 傳感器輸入和電流直接輸入只能二選一，選用一個接口，另一個接口則必須要全部斷開。 如選用傳感器輸入則直接輸入兩根線都要斷開，斷開一根也是不行的。用直接輸入時，傳感 器輸入也需全根拔掉。
