分離式電流傳感器的優點

分離式電流傳感器的基本運行

在世界各地，隨著人們對智能電網的不斷投資，傳統的機電電表已經不足以最大化電網現代化帶來的利潤。因此，這些舊的機電電表正在被電子智能電表所取代。

電子電表使用模數轉換器來檢測電源電壓和從負荷（如房屋）中吸收的電流。為了以適當?shù)姆绞綑z查電源電流，應使用電流傳感器將從客戶負荷中吸收的電流轉換為模數轉換器檢測到的電壓。一種成這種轉換的特殊電流傳感器是分流器。

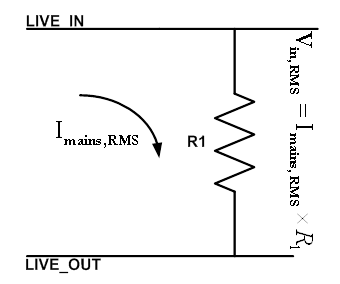

如圖所示，分流器根據歐姆定律運行——電源電流流過分流器的輸入端子，跨分流器導出端子的電壓進入模數轉換器進行檢查。由于跨分流器導出端子的電壓與流過分流器的電流成比例，因此通過適當?shù)谋壤蜃?，檢測到的電壓可以轉換回來表示電流。

電能計量系統中的分流器使用

注意，雖然該圖只顯示了分流器上的兩個端子，但在實踐中經常使用五個端子分流器。在該方案中，五個端子中的四個用于提供四個端子檢測功能，以便準確測量跨分流器的電壓。第五個端子不僅用于向電表提供電力，還用于測量傳輸?shù)娇蛻糌摵傻碾娫措妷骸?/span>

分離式電流傳感器的優點：

討論分離式電流傳感器的基本運行，即分流器，讓我們談?wù)勈褂梅至髌鞯囊恍┖锰帲?/span>

首先，它們沒有任何帶磁組件的簡單電流傳感器，不易被磁篡改，這與電流互感器不同(CT)傳感器。在市場上（包括電能盜竊問題令人擔憂），這是分流器經常被用作電流傳感器的原因。

此外，分流器也相對便宜。由于靜電計市場的成本限制，在單相電表中選擇分流器作為電流傳感器具有很大的吸引力。

分離式電流傳感器的另一個優點是：

分離式電流傳感器可以用來測量DC(DC)電流，這一點也和CT或者羅柯夫斯基線圈不同。這個優勢對于特定的應用程序特別有用。這樣的應用程序(可以從這個優勢中受益)是分流器用于服務器電源的分項測量，因為一些數據服務器可以從中使用ups電源(UPS)的DC電力。

當觸摸高頻信號時，分流器還顯示比CT較低的諧波相移。這使得分流器的選擇成為電源質量監測器的有吸引力的選擇——電源質量監測器可以分析電壓和電流的諧波，以確保提供給消費者的電源電壓和客戶負荷產生的電流波的質量。

最終，與CT不同的是，分流器沒有任何固有的跨溫度或輸入電流相移；但請記住，這并不意味著沒有必要進行相位補償。由于其他相位移源（如抗混合疊濾波器）可導致電壓和電流之間的意外相移，相位補償仍然需要在功率因素較小時保證高精度。

在這種情況下，這確實意味著當輸入電流或溫度發生變化時，可能會根據選擇CT相位偏差發生變化。因此，使用電流互感器時的系統相位偏差大于使用分流器時的系統相位偏差。這種較大的相位偏差變化會使簡單準確的相位校正變得更加困難，從而可能導致跨溫度或電流測量的功率偏差發生變化。
