閉環霍爾電流傳感器的工作原理和簡介
09-10 18:00
262

發布時間：2022年08月12日                作者：德國GMC-I高美測儀（上海電勵士）

霍爾電流傳感器的工作原理以及產品介紹

1、霍爾電流傳感器工作原理

霍爾電流傳感器是根據霍爾效應制作的一種磁場傳感器。它有兩種工作方式，即開環（直放式）和閉環（磁平衡式）。

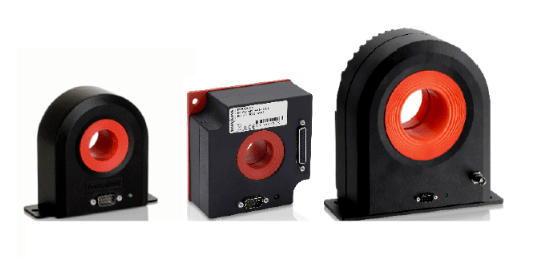

霍爾效應零磁通電流傳感器

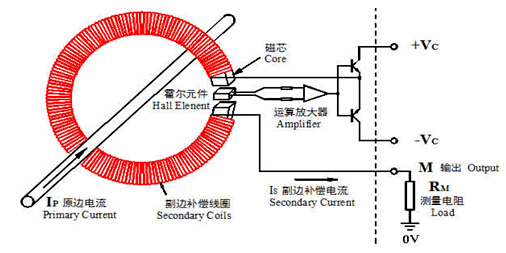

閉環式霍爾電流傳感器又稱零磁通式霍爾電流傳感器，如下圖所示，它是由原邊電路、聚磁環、霍爾元件次級線圈、放大器等組成。

零磁通霍爾電流傳感器

當原邊電流IP產生的磁通通過高品質磁芯集中在磁路中，霍爾元件固定在氣隙中檢測磁通，通過繞在磁芯上的多匝線圈輸出反向的補償電流，用于抵消原邊IP產生的磁通，使得磁路中磁通始終保持為零。經過特殊電路的處理，電流傳感器的輸出端能夠輸出精確反映原邊電流的電流變化。

開環霍爾傳感器的優點是電路形式簡單，成本相對較低；其缺點是精度、線性度較差，響應時間較慢，溫度漂移較大。為了克服它的不足，出現了閉環（磁平衡式）霍爾電流傳感器。

2、零磁通霍爾電流傳感器產品介紹：

閉環霍爾電流傳感器具有響應時間短、工作頻率高、過載能力強、高隔離度等眾多優點。一般情況下，根據輸入信號、外形、內孔尺寸來選擇霍爾電流傳感器。

DS系列霍爾直流電流傳感器：DS系列交直流電流傳感器測試范圍從50A量程，高可達10000A量程，常用型號有DS50ID、DS200ID、DS600ID、DM1200ID、DR5000IM、DR10000IM，型號中間數字大致對應交流電流測試量程。每種型號還有電壓、電流信號輸出可選。

對于測量精度要求較高的應用，一般會選擇電流信號輸出型的電流傳感器，通過一定變比將較高的測試電流轉換為較小的電流信號輸出，從而接入功率分析儀、數字萬用表、示波器等測試儀器中。精度電流傳感器廠家。

電流信號輸出型的電流傳感器也可通過外接測量電阻，將輸出電流信號轉換為電壓信號輸出。在選擇外接測量電阻Rm時，需要考慮幾個因素：

☆ 精確度

☆ 溫度系數（熱系數）

☆ 功率損耗（W）

☆ 阻值
