在當今這個追求可持續發展的時代，高效能源利用已成為科技發展的核心驅動力之一。電流傳感器作為電力系統的重要組成部分，其精確度和可靠性直接關系到電能的有效管理與節約，因此它們被廣泛地應用于各行各業，以實現對能源的高效利用。電流傳感器通過轉換和檢測電路中的電流值，不僅可以優化電力系統的運作，還可以預防能源浪費、提高能效并確保用電安全。本文將詳細介紹電流傳感器如何促進高效能源利用以及其背后的技術原理。

電流傳感器在監測電流時能準確捕捉到細微的變化，這對于實時調整和控制電力系統至關重要。例如，在太陽能發電系統中，電流傳感器能夠?qū)崟r監控發電效率，確保光伏板產生的能量最大化利用，同時還能及時檢測出系統是否存在損耗或故障，從而迅速響應維修，保證能源產出的穩定性和可靠性。

在工業自動化領域，電流傳感器是實現電機控制和保護重要的元件。通過連續監測電機的電流消耗，傳感器可以幫助維持電機運行在好的狀態，避免因過載而造成不必要的能耗，同時延長設備使用壽命。此外，對于大型工業設備而言，電流傳感器還能夠預測性維護中發揮重要作用，通過對電流模式的分析預測潛在故障，進而減少停機時間和維護成本。

電流傳感器在智能建筑和家庭自動化系統中也扮演著重要角色。它們能夠監控和管理建筑內的電力分配和使用情況，通過數據分析優化能源消耗，如燈光、空調和其他電器的智能調節，既提升了用戶體驗，又實現了節能減排的目標。特別是在電網負荷較高的時段，電流傳感器的數據可以為需求響應提供支持，幫助平衡供電與消費。

在交通領域，隨著電動汽車的興起，對電池管理系統的要求越來越高。電流傳感器可以精確測量充電和放電過程中的電流，這不僅有助于提高電池使用效率，還能防止過充和過放，保障行車安全。同時，這些數據還可用于評估和改善電動車的整體能源效率，推動綠色交通的發展。

值得一提的是，現代電流傳感器技術的不斷進步，如霍爾效應傳感器、磁阻傳感器等，使得它們更為精準、穩定且易于集成。這些技術革新不僅提升了電流傳感的效率和性能，也拓展了它們的應用場景，使高效能源利用成為可能。

電流傳感器在高效能源利用中的重要性不言而喻。從提升發電效率到優化工業生產，從構建智能化生活空間到推進交通工具電動化，電流傳感器正逐步成為現代社會節能減排的強大動力。隨著未來技術的持續創新和發展，我們有理由相信電流傳感器將在高效能源利用的道路上發揮更加關鍵的作用。

隨著科技的不斷發展，人們對電子設備的需求越來越高，而電流傳感器作為一種關鍵的電子元器件，在各個領域都有著廣泛的應用。本文將詳細介紹電流傳感器的功能、應用以及在智能系統設計中的重要作用。

電流傳感器是一種能夠測量電流的傳感器，它可以將交流或直流電流轉換為可測量的電信號。這種電信號可以是電壓、電阻、頻率等，具體取決于傳感器的設計和使用場景。電流傳感器的主要作用是將電路中的電流信號實時、準確地傳輸給其他電子設備，以便對其進行監控、控制和保護。

在電力系統中，電流傳感器被廣泛應用于電網監測、故障診斷和電能質量評估等方面。通過對電網中的電流進行實時監測，可以有效地發現電力系統的異常狀況，提高供電安全和可靠性。此外，電流傳感器還可以用于對電力設備的運行狀態進行在線監測，為設備的維護和檢修提供依據。

在工業自動化領域，電流傳感器同樣發揮著重要作用。例如，在電動機控制系統中，通過將電流傳感器安裝在電動機的繞組上，可以實現對電動機運行狀態的實時監測和控制。這樣既可以提高電動機的工作效率，又可以降低能耗，實現綠色生產。

在智能家居領域，電流傳感器也有著廣泛的應用。例如，在智能照明系統中，通過將電流傳感器安裝在燈具上，可以實現對燈光亮度的自動調節和遠程控制。此外，還可以利用電流傳感器對家庭用電進行實時監測，確保用電安全。

除了在傳統領域中的應用外，電流傳感器還在新能源汽車、風力發電、太陽能發電等新興領域展現出巨大的潛力。隨著新能源技術的不斷發展，對高效、低成本的電流傳感器的需求也在不斷增加。因此，研究和開發新型的電流傳感器具有重要的現實意義。

智能系統設計是現代科技發展的必然趨勢，而電流傳感器作為智能系統的關鍵組成部分，將在未來的智能系統中發揮更加重要的作用。隨著傳感技術的不斷進步，電流傳感器將越來越小巧、靈敏、精準，為各種智能系統提供強大的支持。同時，基于大數據、云計算、物聯網等先進技術的智能系統將實現更高效的能源管理、更優質的生產生活服務、更智能化的環境監測等功能，為人類創造更加美好的未來。

隨著科技的不斷發展，電力系統的穩定性和安全性越來越受到人們的關注。在這個背景下，電流傳感器作為一種關鍵的檢測設備，為電力系統的穩定性提供了有力的保障。本文將詳細介紹電流傳感器在電力系統中的應用及其重要性。

我們來了解一下什么是電流傳感器。電流傳感器是一種能夠測量電路中電流信號的裝置，它可以將高電壓、大電流的交流電轉換為低電壓、小電流的直流電。電流傳感器廣泛應用于電力系統、工業自動化、通信、醫療等領域，對于保證電力系統的穩定運行具有重要意義。

在電力系統中，電流傳感器的主要作用是監測和控制電網中的電流。通過對電網中各個節點的電流進行實時監測，可以有效地了解電網的運行狀態，及時發現潛在的問題，從而為電力系統的穩定運行提供有力保障。此外，電流傳感器還可以實現對電網中的功率因數、有功功率、無功功率等參數的實時監測，為電力系統的優化運行提供數據支持。

電流傳感器在電力系統中的應用非常廣泛。以下是幾個典型的應用場景：

1. 輸電線路監測：輸電線路是電力系統的重要組成部分，其安全穩定運行對于保障供電質量至關重要。通過安裝在輸電線路上的電流傳感器，可以實時監測線路中的電流、電壓等參數，及時發現線路故障，提高輸電線路的安全可靠性。

2. 變壓器監測：變壓器作為電力系統中的關鍵設備，其運行狀態直接影響到整個系統的穩定性。通過對變壓器的電流傳感器進行監測，可以實時了解變壓器的負荷狀況，為其運行調整提供依據。

3. 配電柜監測：配電柜是電力系統中的“大腦”，其正常運行對于保障供電質量至關重要。通過安裝在配電柜內的電流傳感器，可以實時監測配電柜中的電流、電壓等參數，及時發現配電柜故障，提高配電柜的安全可靠性。

4. 電動機監測：電動機是電力系統的重要組成部分，其運行狀態直接影響到整個系統的穩定性。通過對電動機的電流傳感器進行監測，可以實時了解電動機的負荷狀況，為其運行調整提供依據。

5. 新能源發電監測：隨著新能源的發展，如風能、太陽能等，電力系統的結構也在發生變化。通過對新能源發電設備的電流傳感器進行監測，可以實時了解新能源發電設備的運行狀況，為其優化調度提供依據。

電流傳感器在電力系統中具有廣泛的應用前景，對于保障電力系統的穩定性和安全性具有重要意義。隨著科技的不斷發展，電流傳感器的技術也將不斷提高，為電力系統的優化運行提供更加精準的數據支持。

電流傳感器_引領智能工業監控的先鋒：

在現代工業制造領域，精準、高效的監控系統是確保生產安全和提升工作效率重要的一環。隨著智能化技術的不斷進步，電流傳感器已經成為了智能監控體系中的重要組件。電流傳感器以其高靈敏度和精確度，為工業設備監控提供了實時數據支持，成為了智能工業監控領域的先鋒技術。

電流傳感器的核心作用在于其能夠持續監測通過電路的電流強度，將這一關鍵信息轉化為可被控制系統分析和處理的數據信號。這種傳感器廣泛應用于電機控制、電源管理和故障檢測等多個方面，為工業自動化和智慧工廠的實現提供了基礎保障。

在實際應用中，電流傳感器的類型繁多，根據測量原理不同，可分為霍爾效應傳感器、磁阻傳感器、電流互感器等多種形式。霍爾效應傳感器利用霍爾元件感知磁場變化來測定電流大??；而磁阻傳感器則通過檢測導體周圍磁場的變化來實現測量。每種類型的電流傳感器都有其獨特的優勢和使用場景，滿足不同工業應用的需求。

在變頻器的應用中，電流傳感器可以用于監測電機的工作狀態，包括啟動、運行及負載變化等情況下的電流波動，以確保電機運轉在安全且高效的狀態。此外，電流傳感器在電能質量監測、過載保護以及故障診斷等領域也扮演著至關重要的角色。

隨著工業4.0時代的到來，對數據的采集與分析提出了更高的要求。電流傳感器不僅需要提供準確的測量結果，還需要與其他智能設備和系統無縫集成，實現數據的互聯互通。這就要求電流傳感器具備更強的數據處理能力以及更好的兼容性，以適應物聯網(IoT)和大數據技術的發展。

為了提高電流傳感器性能，制造商們正不斷研發新材料、新技術和新工藝。例如，采用納米技術和微電子機械系統（MEMS）技術開發的電流傳感器具有更高的精度、更好的穩定性和更長的使用壽命。同時，智能化設計使得這些傳感器能夠自動校準，減少維護工作量，提高生產效率。

展望未來，電流傳感器在工業監控方面的發展前景廣闊。隨著人工智能、大數據分析等技術的深度融合，電流傳感器將變得更加智能化，能夠進行復雜場景下的學習和判斷，進而為工業生產帶來更加智能化、高效率的監控解決方案。

電流傳感器作為智能工業監控系統中的先鋒技術，不僅提升了傳統制造業的自動化水平，而且為工業4.0的實現打下了堅實的基礎。它的重要性體現在能夠確保生產流程的穩定性和可靠性，降低運維成本，并最終推動整個行業的技術進步與創新。隨著技術的不斷發展，我們有理由相信，電流傳感器將繼續在智能工業監控領域中發揮不可替代的作用。

電流傳感器_智能工業的精準測量專家：

在快速發展的工業4.0時代，智能制造業已成為全球經濟發展的重要推動力。作為智能系統的核心組成部分，電流傳感器在提升工業自動化水平、確保生產安全和提高產品質量上扮演著無可替代的角色。這些精密設備以其卓越的測量準確性，被廣泛認為是智能工業的精準測量專家。

電流傳感器通過實時監測電流的變化，為工業生產提供了數據支持，保障了設備的穩定運行和生產過程的高效性。它們能夠精確測量從微弱信號到高電流的全范圍電流，無論是直流還是交流電流，都能給出準確的讀數。這種精確度不僅對電力監控至關重要，對于電機控制、電源管理和系統保護等環節同樣關鍵。

隨著技術的不斷進步，電流傳感器已經實現了高度的集成化和智能化?，F(xiàn)代電流傳感器通常內置有微處理器，能夠進行快速數據處理和復雜運算，使得測量結果更加準確。同時，這些傳感器還具備網絡連接功能，可以通過工業以太網或無線網絡與控制系統無縫對接，實現遠程監控和故障預警，大大提高了生產效率和設備的可靠性。

在實際應用中，電流傳感器的作用遠不止于此。例如，在電動汽車領域，電流傳感器負責監測電池的充放電狀態，優化能源利用效率，延長電池壽命。在可再生能源系統中，如太陽能光伏板和風力發電，電流傳感器用于優化能量轉換和功率輸出，確保系統的高效運行。而在大型機械設備中，它們則用于監測電機的工作狀態，及時發現過載等問題，防止機械故障和生產事故的發生。

除了功能性之外，電流傳感器的設計也在向著更高的穩定性和環境適應性發展。它們能夠在極端的溫度、濕度以及電磁干擾條件下穩定工作，這使它們可以適應各種惡劣的工業環境。此外，現代電流傳感器通常體積小巧、重量輕便，方便集成到各種大小和類型的設備中。

隨著物聯網(IoT)、大數據分析和人工智能(AI)的進一步融入工業生產，電流傳感器的作用將更加凸顯。它們不僅可以提供實時數據，更能夠通過學習和預測算法，提前識別潛在的問題和性能下降趨勢，從而實現主動維護策略和優化生產流程。

電流傳感器是智能工業體系中重要的精準測量工具。它們的高精度、高穩定性以及對復雜工業環境的適應能力，使得它們成為實現智能制造和自動化的關鍵要素。正是這些隱藏在電氣柜中、無聲無息工作的小型設備，支撐起了整個工業生態系統的高效和智能運行。

電流傳感器革新：精準監測，高效節能，立即提升您的工業自動化水平！

概述：隨著工業自動化技術的飛速發展，電流傳感器作為監測和控制系統中重要的組件，其重要性日益凸顯。電流傳感器能夠精確測量電流的大小，為電氣設備提供必要的保護，并確保系統運行的穩定性和效率。近年來，電流傳感器技術經歷了顯著的革新，這些革新不僅提高了測量的精度和可靠性，還增加了智能化和網絡化功能，使得電流傳感器能夠更好地適應現代工業的需求。本文將詳細介紹電流傳感器的工作原理、技術革新、應用領域以及未來的發展趨勢。

電流傳感器的工作原理：電流傳感器通?；?a data-mid="624" href="http://www.hkfuge.com/a/482.html">霍爾效應原理工作，通過測量磁場的變化來間接測量電流。當電流流過導線時，會在其周圍產生磁場。傳感器內的霍爾元件檢測到這個磁場的變化，并將其轉換為電信號輸出。這種轉換過程需要精確的電子電路和算法來確保測量結果的準確性。

技術革新：

1. 高精度測量： 現代電流傳感器采用先進的信號處理技術和校準方法，提高了測量的精度和分辨率。

2. 數字輸出： 許多電流傳感器現在提供數字信號輸出，這使得它們更容易與現代控制系統和計算機接口。

3. 無線通信： 一些傳感器集成了無線通信模塊，如Wi-Fi或藍牙，允許遠程監測和控制。

4. 智能診斷： 集成的智能診斷功能可以實時監測傳感器的狀態，預測潛在的故障。

5. 小型化設計： 隨著技術的進步，電流傳感器的尺寸越來越小，便于集成到緊湊的空間中。

應用領域：電流傳感器廣泛應用于各種工業和商業領域，包括但不限于：

• 能源管理： 監測電力消耗，優化能源使用。

• 電機控制： 確保電機在好狀態下運行，減少能耗和磨損。

• 電力系統保護： 檢測過載和短路，保護電網和設備。

• 電動汽車： 監測電池充放電狀態，確保安全和效率。

• 智能電網： 集成到智能電網中，實現負載平衡和需求響應。

未來的發展趨勢：

1. 集成更多傳感器： 將電流傳感器與其他類型的傳感器（如溫度、壓力傳感器）集成，提供更全面的監測解決方案。

2. 人工智能： 利用人工智能算法對收集到的數據進行分析，實現預測性維護和優化。

3. 自適應技術： 傳感器能夠根據環境變化自動調整其測量參數，以適應不同的應用需求。

4. 環保材料： 使用環保材料制造傳感器，減少對環境的影響。

5. 標準化和兼容性： 推動行業標準化，提高傳感器的兼容性和互操作性。

結論：電流傳感器的革新不僅提高了工業自動化的效率和安全性，也為能源管理和智能電網的發展提供了強有力的支持。隨著技術的不斷進步，我們可以預見電流傳感器將在未來的工業和能源領域扮演更加重要的角色。通過采用新的傳感器技術，企業和組織能夠?qū)崿F(xiàn)更高效、更智能、更環保的運營。

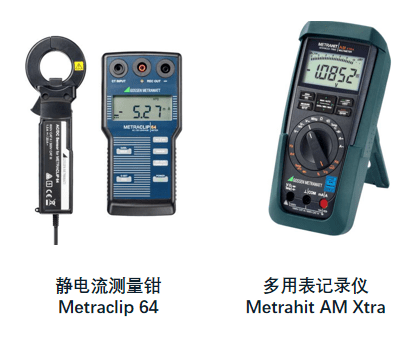

靜電流測試儀操作指南 Metraclip 64 & Metrahit AM XTRA

產品簡介

電流鉗用法1：作為電流鉗獨立使用，可實時查看數據

電流鉗用法2：作為電流探頭搭配多用表(AM Xtra)使用，實現長時數據記錄

萬用表用法1：作為多用表獨立使用，直接測量靜電流，傾入式測量，精度高，操作不夠便利

萬用表用法2：作為記錄儀，搭配測量鉗使用，實現長時數據記錄

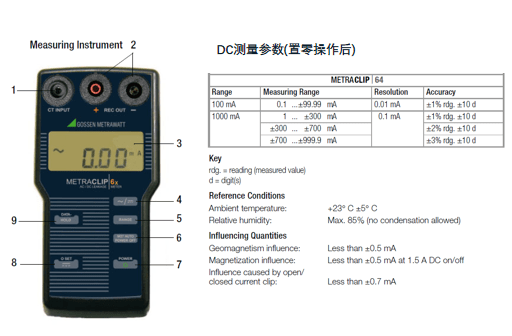

靜電流測量鉗-Metraclip 64

示例：

測量50mA DC信號，不作記錄，實時查看

步驟：

1、將電流鉗接入“CT INPUT”端口

2、按“POWER”鍵開機

3、通過按鍵選擇直流測量，對應符號是

4、通過“RANGE”按鍵選擇合適量程檔位

5、將電流鉗靠近被測導體附近，鉗口完全閉合狀態下，按“0 SET”按鍵進行置零操作

6、打開電流鉗環繞被測導體，確保電流方向與鉗口箭頭一致

7、將鉗口完全閉合，即可查看顯示數值。若數值超出當前量程檔位，會顯示“OL”

8、若點擊“HOLD”按鍵，顯示數值將固定

9、出于節電考慮，長時間不操作儀器會自動關機；若不想自動關機，按“NOT AUTO POWER OFF”即可，顯示屏中“APO(AUTO POWER OFF)會消失”

多用表記錄儀-Metrahit AM Xtra

1、顯示屏

2、量程切換鍵/上方向鍵

3、開關機鍵/顯示屏燈光開關鍵

4、功能切換鍵/確認鍵

5、右方向鍵

6、功能旋鈕

7、DKD校驗標志

8、接地端口-公共端

9、電流測量端口-帶自保護

10、電壓/電阻等測量端口

11、數據保持鍵/下方向鍵

12、測量界面/菜單界面切換鍵

13、置零鍵

14、左方向鍵

15、電源適配器端口

16、紅外通訊

將AM Xtra用作記錄儀，與Metraclip 64配套使用時，需了解信號接入/變比設置/記錄頻率/數據記錄/紅外通訊的操作

信號接入

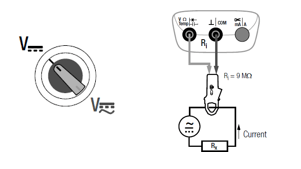

Metraclip 64輸出的信號類型是電壓，所以將AM Xtra的功能旋鈕轉至DC電壓測量檔位，如右圖

Metraclip 64的輸出連接至AM Xtra的電壓端口和公共端口，如圖

變比設置

Metraclip 64輸出滿量程是100mV，如果測量檔位設置在100mA檔，則變比是1mV:1mA

按鍵，從測量顯示界面進入菜單界面

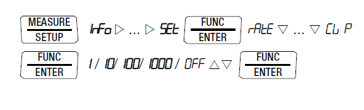

通過方向鍵選擇“SET”菜單，按鍵進入二級菜單

通過方向鍵選擇“Clip”菜單，按鍵進入三級菜單

通過方向鍵選擇“1”，按鍵確認

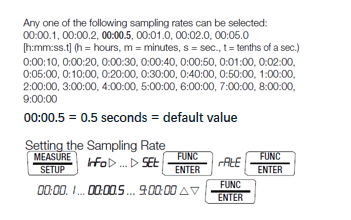

記錄頻率

在AM Xtra進入數據記錄模式前，先選擇合適的記錄頻率，Metraclip 64的DC采用率是1/s，所以AM Xtra的記錄頻率需≥1/s 按鍵，從測量顯示界面進入一級菜單界面通過方向鍵選擇“SET”菜單，按鍵進入二級菜單通過方向鍵選擇“rate”菜單，按鍵進入三級菜單選擇或輸入合適的記錄頻率，按鍵確認

數據記錄

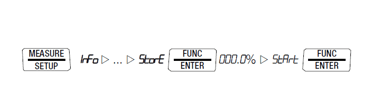

通過幾下步驟，操作AM Xtra進入數據記錄模式按鍵，從測量顯示界面進入一級菜單界面通過方向鍵選擇“Store”菜單，按鍵進入二級菜單通過方向鍵選擇“Start”，按鍵確認

紅外通訊

AM Xtra可通過紅外的方式將測量數據發送給適配器，通過適配器上的USB接口建立與PC的連接通過以下操作將AM Xtra設成數據連續發送模式

按鍵，從測量顯示界面進入一級菜單界面通過方向鍵選擇“Send”菜單，按鍵進入二級菜單通過方向鍵選擇“Start”菜單，按鍵確認停止數據傳輸模式的操作跟以上類似標志顯示在屏幕中，則代表儀器出于數據發送模式；若無，則表示未處于數據發生模式

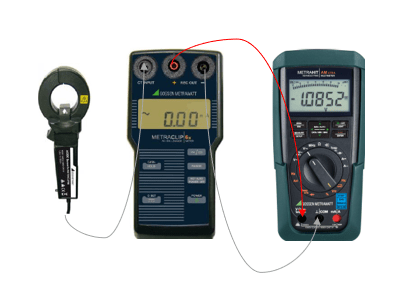

靜電流測試儀操作指南聯合使用-AM Xtra + Clip 64

示例：

測量50mA DC信號，連續記錄5小時

步驟：

1、按右圖建立連接

2、在Metraclip 64主機上選好信號類型和量程檔，關閉自動關機

3、在AM Xtra上設好變比和記錄頻率

4、操作AM Xtra進入數據記錄模式

5、測量完成后，通過紅外通訊與PC建立連接

6、在軟件MetraWin 10上進行數據查看和分析

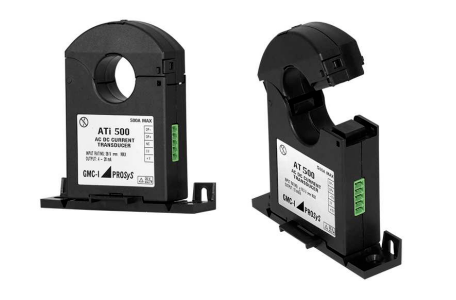

4-20mA輸出交直流電流傳感器 ATi500產品特點：

? 準確，堅固，通用和可靠

? 兩種型號AT500和ATi 500(真有效值)

? 交流/直流高達500安培。

? 瞬時電壓或4-20mA電流輸出(真有效值)。

? 卓越的精度與高分辨率。

? 分裂鐵芯的非侵入性電流測量。

? 緊湊輕巧的設計。

? 帶寬DC至10kHz。

? DIN導軌和面板安裝選項。

典型應用：

? 軌道交通應用

? 電池充電系統

? 汽車行業應用

? 電信電源應用

? 機場照明電路

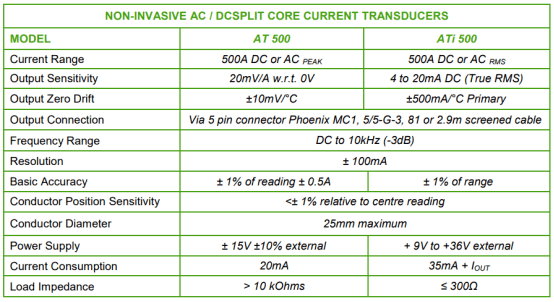

4-20mA輸出交直流電流傳感器 ATi500技術參數：

CT電流互感器精度多少：

CT電流互感器，即電流互感器，是一種常見的電力測量裝置，廣泛應用于電力行業中。那么，CT電流互感器的精度到底是多少呢？本文將從CT電流互感器的定義、精度的含義、影響精度的因素以及如何提高精度等方面進行探討。

一、CT電流互感器的定義

CT電流互感器是一種用來測量和變換電力系統中大電流的裝置。它能夠?qū)⒏唠娏髯儔嚎s成較小的電流，使得測量和保護設備能夠方便地使用。

二、精度的含義

在電力系統中，對于電流的測量和保護有著非常高的要求。CT電流互感器的精度即表示電流互感器輸出的電流值與實際電流值之間的誤差。精度的高低直接影響著測量和保護系統的準確性和可靠性。

三、影響精度的因素

1. 溫度誤差：CT電流互感器在不同的溫度下，其特性會發生改變，從而影響其精度。因此，在實際應用中，需要對其溫度特性進行校正，以提高精度。

2. 頻率誤差：CT電流互感器對于不同頻率的電流，其響應特性也會有所不同。因此，在選型時需要考慮到電流頻率對精度的影響。

3. 負載誤差：CT電流互感器的負載變化也會對其精度產生一定的影響。因此，在實際應用中需要合理設計和選擇負載，以確保精度的穩定性。

四、如何提高精度

1. 合理選擇CT電流互感器：在選型時，需要根據實際需求對CT電流互感器進行合理的選擇。不同型號和規格的CT電流互感器在精度方面會有所差異。

2. 進行溫度校正：由于溫度變化對精度有較大影響，可以進行溫度校正來提高CT電流互感器的精度，減小溫度誤差帶來的影響。

3. 檢查和維護：定期對CT電流互感器進行檢查和維護，及時發現和處理問題，保證其工作的穩定性和精度。

4. 優化負載設計：合理設計和選擇負載，減少負載誤差對精度的影響。

5. 采用高精度CT電流互感器：對于特殊的應用場合，可以選擇高精度的CT電流互感器，以滿足更高的精度要求。

CT電流互感器的精度對于電力系統的測量和保護具有重要意義。在實際應用中，需要注意溫度誤差、頻率誤差和負載誤差等因素對精度的影響。通過合理選型、溫度校正、檢查維護以及優化負載設計等措施，可以提高CT電流互感器的精度，確保電力系統的測量和保護的準確性和可靠性。此外，對于特殊要求的應用場合，可以選擇高精度的CT電流互感器，以滿足更高的精度需求。

CT電流互感器的作用與用途：

CT電流互感器是一種傳感器設備，它能夠?qū)⒏唠娏鬓D(zhuǎn)化成適合測量和保護用途的低電流。在電力系統和工業領域中，CT電流互感器擔當著非常重要的角色。本文將詳細介紹CT電流互感器的作用與用途，希望能為讀者提供有益的信息。

作用一：電流測量

CT電流互感器主要的作用是測量高電流。在現代電力系統中，電流的準確測量是非常重要的，它關系到電力系統的穩定運行以及設備的保護。CT電流互感器通過將高電流變換為標準的、適合儀器測量的低電流，能夠滿足電流測量的需求。

作用二：設備保護

CT電流互感器在電力系統中還扮演著設備保護的重要角色。在電力系統中，各種電氣設備（如變壓器、發電機等）都需要受到適當?shù)谋Ｗo，以防止因電流過載或故障引起的損壞。CT電流互感器能夠?qū)崟r感知電流的變化，并將其轉化為適合保護裝置測量的信號，以實現對設備的快速保護和斷電操作。

作用三：電能計量

在電力系統中，對電能的計量是必不可少的。CT電流互感器可以將電流轉化為標準化的低電流信號，再經過測量儀表進行準確的計量。這樣，電力供應商可以精確地對用戶的用電量進行計量，實現公平和準確的電費計算。

用途一：變電站

在變電站中，CT電流互感器被廣泛應用。變電站是電力系統中連接高壓和低壓網的重要樞紐，其作用是實現電能的變壓、分配和傳輸。CT電流互感器可以對變電站中的各個回路進行電流測量和保護，確保變電站的安全運行。

用途二：工業自動化

在工業自動化領域，CT電流互感器也扮演著重要角色。隨著工業生產規模的擴大，對電流的準確測量和設備保護要求越來越高。CT電流互感器能夠滿足工業自動化系統對電流測量和保護的需求，廣泛應用于工業生產線、傳動系統以及機器人等設備中。

用途三：新能源發電

隨著新能源產業的快速發展，特別是太陽能和風能的廣泛利用，CT電流互感器在新能源發電領域也具有重要用途。在新能源發電系統中，CT電流互感器能夠準確地測量發電設備的輸出電流，并實現對設備的及時保護和控制，確保新能源發電系統的安全運行。

CT電流互感器作為一種重要的傳感器設備，具有廣泛的作用與用途。它在電流測量、設備保護、電能計量以及變電站、工業自動化和新能源發電等領域起著至關重要的作用。隨著電力系統和工業領域的不斷發展，CT電流互感器還將不斷創新和發展，以滿足更多更復雜的需求。
