磁通門電流傳感器是一種基于磁通門技術的電流測量設備，廣泛應用于電力系統、工業自動化、新能源等領域。其核心原理是利用磁通門效應，通過檢測磁場變化來間接測量電流。本文將詳細解析磁通門電流傳感器的工作原理，并結合我們的產品信息，探討其技術特點、應用場景及未來發展趨勢。通過本文，讀者將深入了解磁通門電流傳感器的工作機制及其在實際應用中的優勢。

引言

隨著電力系統和工業自動化技術的不斷發展，電流測量技術也在不斷進步。磁通門電流傳感器作為一種高精度、高可靠性的電流測量設備，逐漸成為行業內的熱門選擇。本文將圍繞磁通門電流傳感器的工作原理展開詳細討論，并結合我們的相關產品信息，分析其技術特點和應用前景。

磁通門電流傳感器的工作原理

1.磁通門效應的基本原理

磁通門效應是指在外加磁場的作用下，磁性材料的磁導率會發生變化的現象。磁通門電流傳感器正是利用這一效應，通過檢測磁場變化來間接測量電流。具體來說，當被測電流通過導體時，會在導體周圍產生磁場。磁通門傳感器通過感應這一磁場的變化，將其轉換為電信號，從而實現對電流的測量。

2.磁通門傳感器的結構

磁通門電流傳感器通常由磁芯、激勵線圈、檢測線圈和信號處理電路組成。磁芯是傳感器的核心部件，通常采用高磁導率的材料制成。激勵線圈用于產生交變磁場，使磁芯工作在飽和狀態。檢測線圈用于感應磁芯中的磁場變化，并將其轉換為電信號。信號處理電路則負責對檢測到的信號進行放大、濾波和數字化處理，最終輸出電流測量結果。

3.工作過程

磁通門電流傳感器的工作過程可以分為以下幾個步驟：

1.激勵階段：激勵線圈中通入交變電流，產生交變磁場，使磁芯工作在飽和狀態。

2.檢測階段：當被測電流通過導體時，會在導體周圍產生磁場。這一磁場會與激勵線圈產生的磁場疊加，導致磁芯中的磁場發生變化。

3.信號轉換：檢測線圈感應到磁芯中的磁場變化，并將其轉換為電信號。

4.信號處理：信號處理電路對檢測到的信號進行放大、濾波和數字化處理，最終輸出電流測量結果。

4.技術特點

磁通門電流傳感器具有以下技術特點：

-高精度：由于磁通門效應的高靈敏度，磁通門電流傳感器能夠?qū)崿F(xiàn)高精度的電流測量。

-寬頻帶：磁通門電流傳感器能夠在較寬的頻率范圍內工作，適用于多種應用場景。

-低功耗：磁通門電流傳感器的功耗較低，適合長時間連續工作。

-高可靠性：磁通門電流傳感器的結構簡單，可靠性高，能夠在惡劣環境下穩定工作。

磁通門電流傳感器的應用場景

1.電力系統

在電力系統中，電流測量是保證系統安全穩定運行的重要環節。磁通門電流傳感器能夠?qū)崿F(xiàn)對高電壓、大電流的精確測量，廣泛應用于電力系統的監控和保護裝置中。

2.工業自動化

在工業自動化領域，電流測量是實現設備控制和故障診斷的重要手段。磁通門電流傳感器能夠?qū)崿F(xiàn)對電機、變頻器等設備的電流監測，提高設備的運行效率和可靠性。

3.新能源

在新能源領域，如太陽能、風能等發電系統中，電流測量是實現能量管理和系統優化的重要環節。磁通門電流傳感器能夠?qū)崿F(xiàn)對新能源發電系統的電流監測，提高系統的發電效率和穩定性。

4.電動汽車

在電動汽車中，電流測量是實現電池管理和電機控制的重要手段。磁通門電流傳感器能夠?qū)崿F(xiàn)對電動汽車電池和電機的電流監測，提高電動汽車的安全性和續航能力。

磁通門電流傳感器的未來發展趨勢

1.高精度化

隨著電力系統和工業自動化技術的不斷發展，對電流測量的精度要求越來越高。未來，磁通門電流傳感器將朝著更高精度的方向發展，以滿足日益嚴格的應用需求。

2.多功能化

未來，磁通門電流傳感器將不僅僅局限于電流測量，還將集成更多的功能，如溫度測量、電壓測量等，實現多功能一體化。

3.智能化

隨著物聯網和人工智能技術的發展，磁通門電流傳感器將朝著智能化方向發展，實現遠程監控、故障診斷和自適應調節等功能，提高系統的智能化水平。

4.微型化

隨著微電子技術的發展，磁通門電流傳感器將朝著微型化方向發展，實現更小的體積和更低的功耗，適用于更多的應用場景。

結論

磁通門電流傳感器作為一種高精度、高可靠性的電流測量設備，在電力系統、工業自動化、新能源等領域具有廣泛的應用前景。通過本文的詳細解析，讀者可以深入了解磁通門電流傳感器的工作原理、技術特點和應用場景。未來，隨著技術的不斷進步，磁通門電流傳感器將在精度、功能、智能化和微型化等方面取得更大的突破，為各行業的電流測量提供更加優質的解決方案。

磁通門電流傳感器是一種基于磁通門原理的高精度電流測量設備，廣泛應用于電力系統、工業自動化、新能源等領域。它通過檢測電流產生的磁場變化來實現非接觸式電流測量，具有高精度、低功耗、寬頻帶等優點。本文將詳細介紹磁通門電流傳感器的工作原理、技術特點、應用場景以及未來發展趨勢，并結合實際產品案例進行分析，幫助讀者全面了解這一技術。

1. 磁通門電流傳感器的基本原理

磁通門電流傳感器的核心原理是基于磁通門效應。磁通門效應是指在高頻交變磁場的作用下，磁性材料的磁導率會發生變化，從而影響磁路的磁通量。通過檢測這種磁通量的變化，可以間接測量出電流的大小。

具體來說，磁通門電流傳感器通常包含一個磁芯和一個檢測線圈。當被測電流通過導體時，會在周圍產生一個磁場，這個磁場會作用于磁芯，改變其磁導率。檢測線圈通過感應磁芯中磁通量的變化，輸出相應的電壓信號，進而計算出電流值。

 2. 磁通門電流傳感器的技術特點

 2.1 高精度

磁通門電流傳感器具有極高的測量精度，通?？梢赃_(dá)到0.1%甚至更高的精度水平。這使得它在需要高精度電流測量的場合，如電力系統、精密儀器等領域，具有廣泛的應用前景。

 2.2 寬頻帶

磁通門電流傳感器的頻帶范圍較寬，通?？梢詮闹绷鞯綆浊Ш掌澤踔粮?。這使得它能夠適應不同頻率的電流測量需求，特別是在高頻電流測量方面具有明顯優勢。

 2.3 低功耗

由于磁通門電流傳感器采用非接觸式測量方式，其功耗相對較低。這使得它在需要長時間運行的場合，如電池供電的設備、遠程監控系統等，具有較高的能效比。

 2.4 非接觸式測量

磁通門電流傳感器采用非接觸式測量方式，無需直接接觸被測電路，從而避免了傳統電流測量方法中可能存在的安全隱患和測量誤差。這種非接觸式測量方式也使得它在高壓、大電流等危險場合具有較高的安全性。

 3. 磁通門電流傳感器的應用場景

 3.1 電力系統

在電力系統中，電流的精確測量對于系統的穩定運行至關重要。磁通門電流傳感器可以用于電力系統中的電流監測、故障檢測、電能計量等方面，幫助提高系統的可靠性和安全性。

 3.2 工業自動化

在工業自動化領域，電流傳感器廣泛應用于電機控制、機器人、自動化生產線等場合。磁通門電流傳感器的高精度和寬頻帶特性使其在這些場合中具有明顯的優勢，能夠提供準確的電流測量數據，幫助實現精確的控制和優化。

 3.3 新能源

在新能源領域，如太陽能、風能等，電流的精確測量對于系統的效率和穩定性至關重要。磁通門電流傳感器可以用于新能源發電系統中的電流監測、功率控制等方面，幫助提高系統的發電效率和穩定性。

 3.4 電動汽車

在電動汽車中，電池管理系統（BMS）需要對電池的充放電電流進行精確測量，以確保電池的安全和高效運行。磁通門電流傳感器的高精度和低功耗特性使其在電動汽車的BMS中具有廣泛的應用前景。

 4. 磁通門電流傳感器的未來發展趨勢

 4.1 高集成度

隨著電子技術的不斷發展，磁通門電流傳感器的集成度將不斷提高。未來的磁通門電流傳感器可能會集成更多的功能模塊，如信號處理、數據存儲、通信接口等，從而實現更智能化的電流測量。

 4.2 低功耗設計

在物聯網、遠程監控等應用場景中，低功耗設計是一個重要的趨勢。未來的磁通門電流傳感器將更加注重低功耗設計，以滿足長時間運行的需求。

 4.3 高精度與寬頻帶

隨著應用場景的不斷擴展，對電流傳感器的精度和頻帶要求也將不斷提高。未來的磁通門電流傳感器將繼續朝著高精度、寬頻帶的方向發展，以滿足更多復雜應用場景的需求。

 4.4 智能化與網絡化

隨著物聯網技術的發展，磁通門電流傳感器將更加智能化和網絡化。未來的磁通門電流傳感器可能會具備自診斷、自校準、遠程監控等功能，并能夠通過網絡與其他設備進行數據交互，實現更智能化的電流測量和管理。

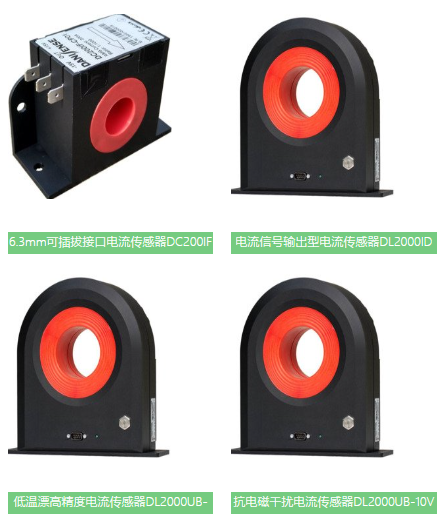

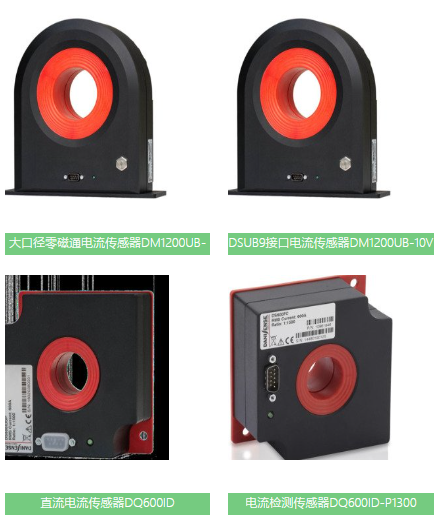

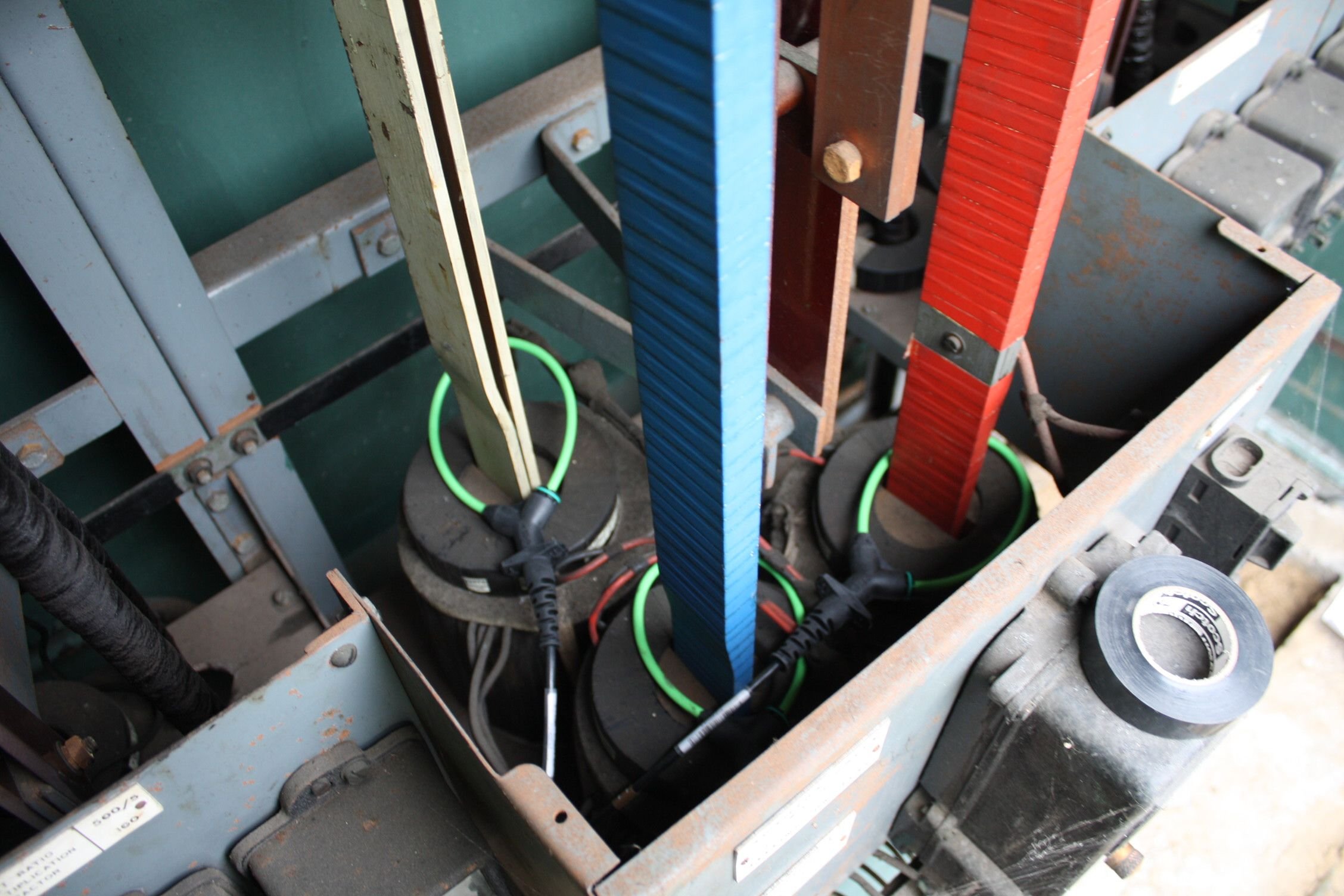

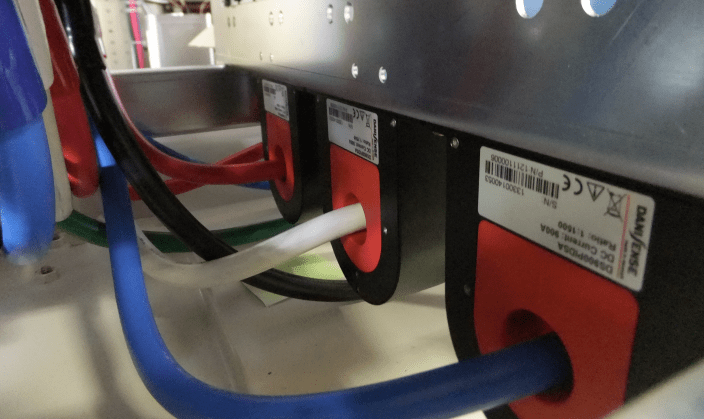

 5. 實際產品案例分析

我們的磁通門電流傳感器產品，可以看到該產品具有以下特點：

- 高精度：該產品的測量精度達到0.1%，能夠滿足高精度電流測量的需求。

- 寬頻帶：該產品的頻帶范圍從直流到幾千赫茲，能夠適應不同頻率的電流測量需求。

- 低功耗：該產品的功耗較低，適合長時間運行的場合。

- 非接觸式測量：該產品采用非接觸式測量方式，具有較高的安全性。

通過這些特點，我們可以看到該產品在電力系統、工業自動化、新能源等領域具有廣泛的應用前景。

 6. 結論

磁通門電流傳感器作為一種高精度、寬頻帶、低功耗的電流測量設備，在電力系統、工業自動化、新能源等領域具有廣泛的應用前景。隨著技術的不斷發展，磁通門電流傳感器將朝著高集成度、低功耗、高精度、智能化等方向發展，為更多復雜應用場景提供可靠的電流測量解決方案。

隨著電力系統的不斷發展和復雜化，電網的安全、穩定和經濟運行變得尤為重要。電流互感器（Current Transformer CT）作為電力系統中的關鍵設備之一，主要用于將一次大電流轉換成可供測量和保護使用的二次小電流。其精度和可靠性對電力系統的測量、保護和監控具有直接影響。因此，確保電流互感器的準確性至關重要。而變比（Turns Ratio）作為電流互感器的重要參數，直接決定了其轉換效率和測量精度。

2. 電流互感器基本原理

電流互感器的工作原理基于法拉第電磁感應定律。它通過鐵芯中的交變磁通在二次繞組中感應出電動勢，從而實現電流的變換。具體而言，當一次側的大電流通過一次繞組時，會在鐵芯中產生交變磁場，這個磁場在二次繞組中感應出相應的電流。通過調節一、二次繞組的匝數比，可以實現不同的變比，以滿足各種測量和保護的需求。

3. 變比的定義與重要性

電流互感器的變比是指一次繞組與二次繞組之間的匝數比，即 ( Turns Ratio = frac{N_1}{N_2} )，其中 ( N_1 ) 是一次繞組的匝數，( N_2 ) 是二次繞組的匝數。變比決定了電流互感器的轉換效率，同時也影響著它的測量精度和準確度。準確的變比能確保電流互感器在各種工況下可靠運行，為電力系統的測量和保護提供可靠的數據支持。

二、常規互感器變比測量方法

1. 電流法測量原理

1.1 接線方法

電流法是一種常用的測量電流互感器變比的方法。具體步驟如下：

將紅、黑兩芯線分別接在互感器變比極性測試儀面板的一、二次插孔上。紅色線接二次極性端，黑色線接電流互感器的二次端。

如果互感器為穿心形式，則紅色線從極性端（P1或L1）穿進，再與黑線短接即可。

連接好后，插上電源并打開電源開關。

按下面板上的測量按鍵，等待約10秒，液晶屏上會顯示測量結果。同時顯示互感器的接線方式及極性。

1.2 測試步驟與注意事項

在實際操作中，需特別注意以下幾點：

確保接線牢固，避免松動或接觸不良。

使用前應進行儀器校準，以保證測量的準確性。

測試完成后，需斷開電源并將儀器恢復至初始狀態，以備下次使用。

2. 電壓法測量原理

1.1 等值電路圖分析

電壓法是一種替代傳統電流法的測量方式。其基本思想是利用電壓信號代替電流信號進行變比測量。具體操作步驟如下：

將電流互感器的一次繞組和二次繞組分別接到相應的測試回路中。

通過施加一定的電壓信號，測量二次側的響應電壓。

1.2 具體操作步驟

根據電流互感器的銘牌參數，設定一次側電壓。

記錄二次側電壓，并通過公式計算變比。

1.3 現場應用中的優點缺點比較

電壓法的優點在于操作簡單，不受現場環境影響，適用于無法直接測量電流的情況。然而，其精度受電壓穩定性和測試設備性能的影響較大。相比之下，電流法更直接且精確，但操作較為復雜，且在現場條件下可能受到諸多限制。

三、現代電流互感器變比測量技術

1. 無線高壓電流互感器變比測試儀的應用

1.1 HDGB系列無線高低壓CT變比測試儀的特點

HDGB系列無線高低壓電流互感器變比測試儀是一種創新的高科技產品，采用高性能的DSP數字信號處理芯片和高效的無線通信模塊，實現高精度的測量和數據自動上傳功能。其顯著特點包括：

高清液晶顯示屏：便于查看測量結果和操作過程。

多功能集成：集變比、極性、比差及角差測量于一身，滿足多樣化需求。

高效便捷：無線傳輸技術避免了有線連接的繁瑣，提高工作效率和安全性。

自動上傳數據：測量完成后自動上傳數據至PC機，方便后續分析和存檔。

安全可靠：全中文菜單操作提示，直觀明了，易于上手。

1.2 HDGB系列設備的測試方法

使用HDGB系列無線高壓電流互感器變比測試儀的具體步驟如下：

接線：按照說明書正確連接儀器與被測電流互感器。

設置參數：設置相關測量參數，如電壓等級、環境溫度等。

啟動測試：開始測試并觀察液晶屏上的顯示結果。

記錄結果：保存并記錄測試結果，以便后續數據分析。

上傳數據：測試結束后，系統將自動將數據傳輸至PC端進行處理。

2. 其他新型測量技術探討

1.1 穿心式零序電流互感器的特性及選型

穿心式零序電流互感器主要用于檢測和保護電力系統的不平衡電流。其特性包括高精度、低功耗、良好的絕緣性能等。選型時應根據實際需要選擇合適的規格型號，確保其能在特定的工作環境中可靠運行。

1.2 零序電流互感器的使用方法

使用時應注意以下幾點：

正確安裝：確保互感器安裝在合適的位置，避免外部電磁干擾。

定期檢查：定期檢查互感器的運行狀態，及時發現并處理潛在故障。

合理配置：根據系統的實際需求合理配置零序電流互感器的數量和布局。

四、電流互感器變比測量中的常見問題及解決方案

1. 接線錯誤及其影響

在實際測量過程中，接線錯誤是一個常見但嚴重的問題。接線錯誤可能導致測量數據不準確甚至設備損壞。常見的接線錯誤包括一、二次繞組反接、極性接反而導致測量結果出現異常值；二次側開路造成高壓危險等。這些問題不僅會影響測量精度，還會造成安全隱患。 解決方案：

仔細閱讀說明書：在進行任何測量之前，務必詳細閱讀并理解設備的操作手冊。

嚴格按照標準操作：遵循行業標準和安全規范進行接線和測試。

定期培訓操作人員：確保所有操作人員都經過專業培訓，掌握正確的接線方法和安全操作規程。

使用專用工具：使用專業的測試設備和工具來減少人為錯誤的可能性。

2. 外界因素干擾及應對策略

外界因素如電磁干擾、溫度變化等也可能影響變比測量的準確性。尤其是在復雜的工業環境中，電磁干擾往往難以避免。此外，環境溫度的變化也會影響電氣參數的穩定性和準確性。 解決方案：

選擇適當?shù)臏y試時間：盡量避開電磁干擾較強的時段進行測試。

使用屏蔽措施：對于敏感設備可以采用屏蔽電纜或在測試區域內采取屏蔽措施。

溫度補償技術：采用先進的溫度補償技術來減少因溫度變化帶來的誤差。

多次測量取平均值：通過增加測量次數并取平均值來降低偶然誤差的影響。

3. 設備維護與校準的重要性

電流互感器長期使用后可能會出現老化、磨損等問題，這會影響其性能和測量準確性。定期維護和校準是確保設備正常運行的必要手段。 解決方案：

建立維護計劃：制定詳細的維護計劃，包括日常檢查、定期校準等內容。

使用專業校準設備：采用專業的校準設備進行定期校準，確保測量精度符合要求。

記錄維護歷史：詳細記錄每次維護的時間、內容和結果，以便追溯和參考。

及時更換損壞部件：對于已經損壞或老化嚴重的部件應及時更換，避免影響整體性能。

五、未來發展趨勢與研究方向

1. 智能化測量技術的發展

隨著科技的進步，智能化成為了電力行業發展的一個重要趨勢。未來的電流互感器變比測量也將朝著更加智能化的方向發展。智能測量技術能夠?qū)崿F(xiàn)自動化數據采集、遠程監控、故障預警等功能。例如，集成物聯網技術的智能電流互感器可以通過無線網絡將實時數據傳輸?shù)奖O(jiān)控中心，大大提高了管理效率和響應速度。人工智能算法的應用也可以幫助識別潛在的故障風險，提高系統的可靠性。

2. 高精度測量方法的研究

隨著電力系統對精度要求的不斷提高，研究更高精度的變比測量方法顯得尤為重要。未來的研究可能會集中在以下幾個方面：

新材料和技術的應用：探索使用新材料和新工藝來制造更精確的電流互感器。

先進算法的開發：開發更加精確的數據處理算法，以減少測量誤差。

多源數據融合技術：利用多種傳感器的數據進行融合分析，以提高測量的準確性和可靠性。

3. 電流互感器在新能源領域的應用前景

新能源的快速發展給電流互感器帶來了新的挑戰和機遇。風能、太陽能等可再生能源的并網需要大量高精度的電流互感器來進行

在電子測量和一般電氣工作中，萬用表是一種常見而有用的工具。它不僅能測量電壓、電阻，還能測量電流。正確安全地使用萬用表測量電流是每個電工和電子愛好者必備的技能。本文將詳細介紹如何使用萬用表來測量電流，包括操作方法和需要注意的事項。

 一、測量電流的方法 萬用表主要通過以下兩種方式測量電流：串聯法和并聯法。

串聯法

☆ 將萬用表調整到合適的電流檔位。例如，如果預計測量的電流較小，可以選擇mA或uA檔位；如果預計測量的電流較大，則應選擇A檔位。

☆ 關閉待測電路的電源，確保電路處于斷電狀態。

☆ 將紅色測量線插入萬用表的電流輸入端，黑色測量線插入COM端。

☆ 斷開電路的一部分，將紅色測量線與斷開部分的一個接頭連接，黑色測量線與另一個接頭連接，使萬用表串聯在電路中。

☆ 接通電路電源，觀察萬用表的讀數，即可得到電路中的電流值。

并聯法（僅適用于測量分流電阻上的電流）

☆ 將萬用表調整到電流檔位。

☆ 關閉待測電路的電源，確保電路處于斷電狀態。

☆ 將萬用表的紅色測量線接入電路中分流電阻的一端，黑色測量線接入另一端。確保萬用表與分流電阻并聯。

☆ 接通電路電源，觀察萬用表的讀數，即可得到電流值。 二、注意事項 在使用萬用表測量電流時，需要注意以下幾點以確保測量的準確性和安全性：

選擇合適的量程

☆ 在測量前一定要選擇一個合適的量程檔位。如果不確定電流大小，可以先選擇大量程，然后逐步調低，直到找到合適的量程。

確保串聯連接

☆ 使用串聯法測量電流時，必須保證萬用表是電路的一部分。如果錯誤地并聯在電路兩側，可能導致萬用表損壞或者測量不準確。

避免超過量程

☆ 如果測量過程中發現指針迅速偏轉到右側（表示超出量程），應立即斷開電源，調整量程后再繼續測量。

注意測量引線

☆ 在高精度測量中，要注意萬用表測量引線的內阻對測量結果的影響。更換不同內阻的引線可能會影響測量結果。

注意極性

紅色表筆應接電路的正極（高電位端），黑色表筆接負極（低電位端）。如果極性接反，雖然大多數萬用表不會損壞，但測量結果可能不準確，尤其在測量二極管、電容等有極性的元件時。

自動量程選擇

現代數字萬用表中有一些具備自動量程選擇功能，這使得測量更加方便，但也要注意不要過于依賴這一功能，應在必要時手動選擇合適量程。

定期校準和維護

為了確保測量精度，應定期對萬用表進行校準和維護。存放時應避免磁性環境，防止精密零件磁化影響測量精度。 總結

使用萬用表測量電流是一項基礎但非常重要的技能。通過正確的方法選擇合適的量程，注意連接方式和操作步驟，可以確保測量的準確性和安全性。無論是在電氣維修還是在電子項目調試中，掌握這項技能都能極大地提高工作效率和準確性。希望本文的介紹能為大家提供幫助。

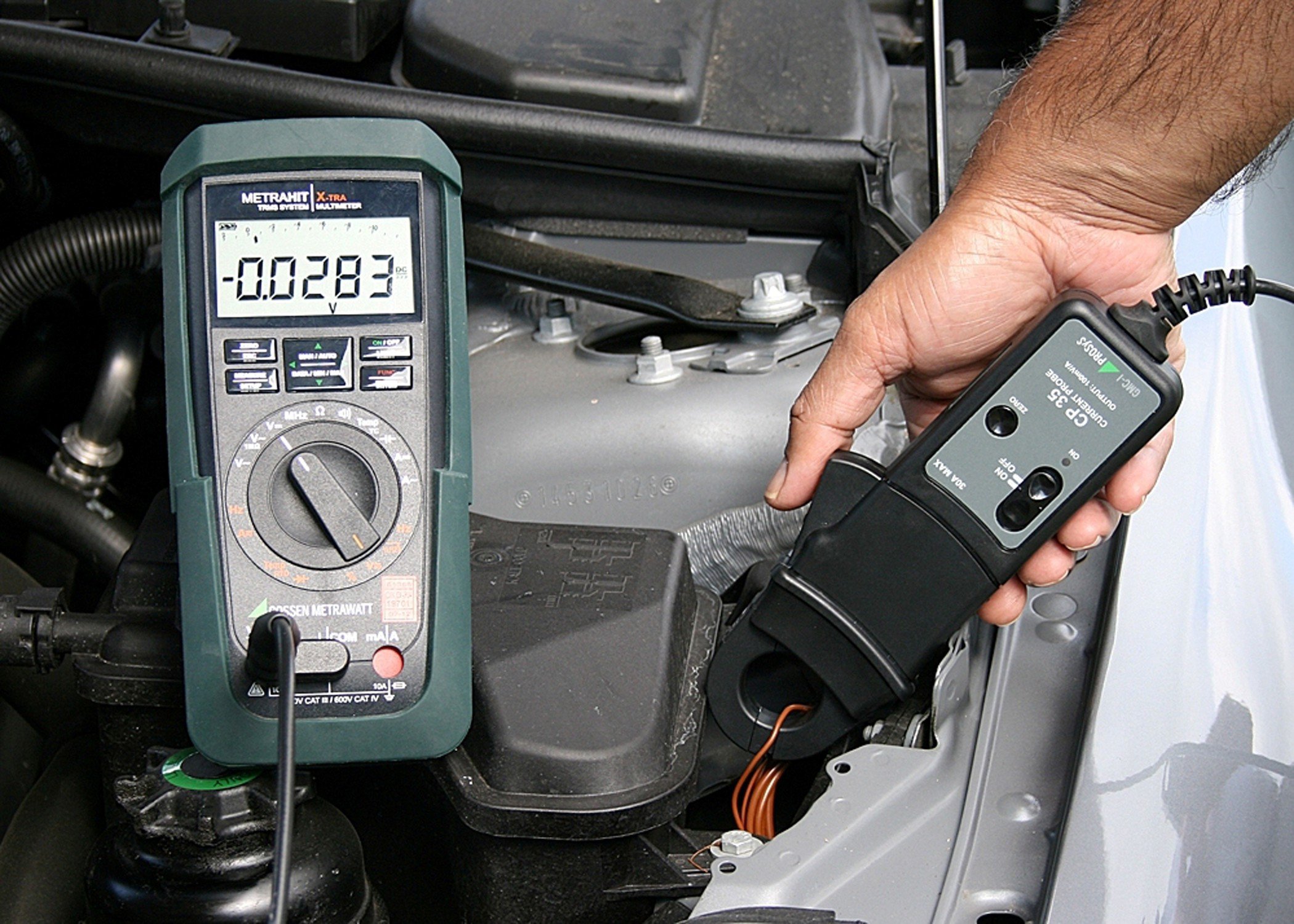

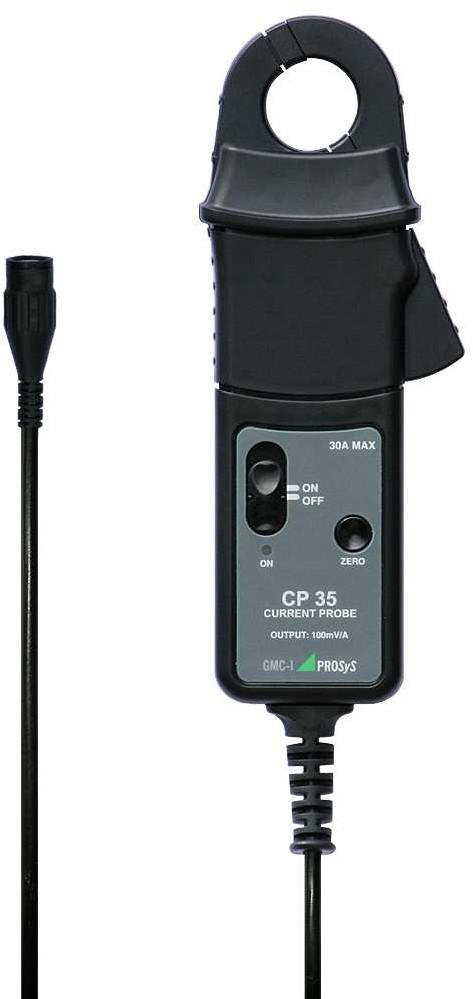

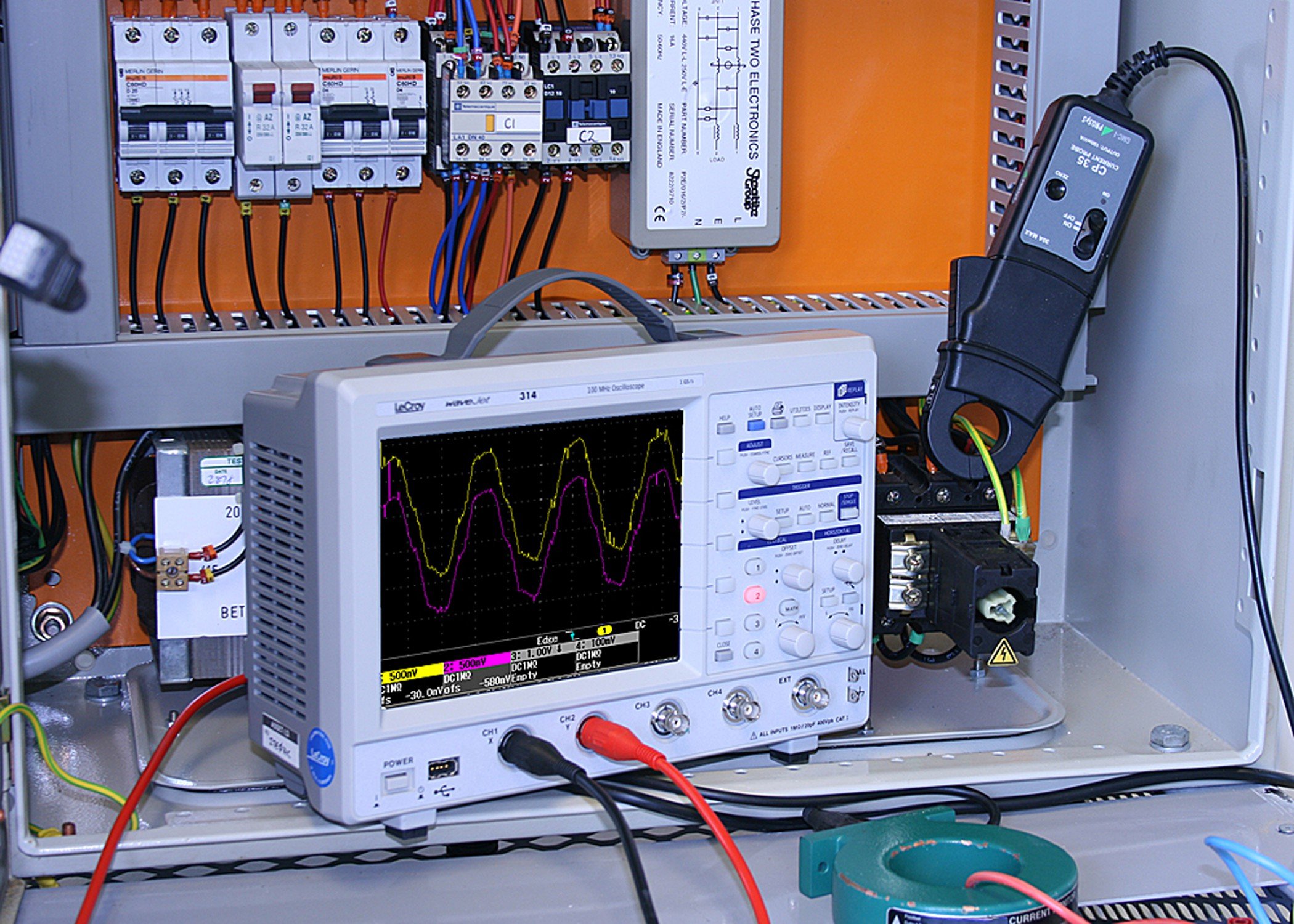

工具背景：鉗型萬用表是現代電氣工作中重要的工具，它通過結合電流互感器和數字顯示技術，使電流測量變得更加便捷和安全。

主要用途：鉗型萬用表不僅用于測量電流，還可以用于電壓、電阻等多種參數的測量，廣泛應用于家庭電路維修、工業設備維護和電氣工程中。

2.工作原理

電流互感器：利用電流互感器的工作原理，當被測導線通過鉗口時，會在鉗內產生一個感應磁場。

電磁感應：這個感應磁場在互感器的副繞組中產生感應電流，經過整流和放大后，轉換成數字信號顯示在屏幕上。

磁路原理：霍爾傳感器檢測到磁場并將其轉換為電信號，最終以數字形式顯示在顯示屏上。

二、使用步驟與方法

1.準備工作

選擇合適量程：在使用前，確保選擇適合測量電流范圍的檔位。如果不確定電流大小，從最大量程開始逐步調低。

檢查儀表狀態：確保鉗型萬用表處于正常工作狀態，電池電量充足，顯示屏無異常。

調零操作：有些鉗型萬用表具有自動調零功能，若沒有則需要手動調零。將表筆短接，觀察顯示屏是否歸零。

2.測量直流電流

選擇合適的檔位：將功能旋鈕轉到直流電流檔位（通常標識為DCA）。

鉗口夾住導線：打開鉗口，將待測導線平穩放入并閉合鉗口。注意避免夾入兩根或以上導線，否則會影響測量結果。

讀取數值：待數值穩定后，直接從顯示屏上讀取電流值。

3.測量交流電流

設置檔位：將功能旋鈕轉到交流電流檔位（通常標識為ACA）。

鉗住單根電線：同樣地，打開鉗口，將單根待測導線放入并閉合鉗口。確保鉗口緊密接觸以避免外部電磁干擾。

讀取數據：待顯示屏上的數據穩定后，即可讀取電流值。注意交流電流的數值通常是以有效值（RMS）表示。

三、細節調整與注意事項

1.調整量程與精度

自動量程調整：部分鉗型萬用表具有自動量程功能，可以自動適應不同的電流范圍，提供更便捷的使用體驗。

手動量程選擇：對于沒有自動量程功能的儀表，需要根據實際電流大小手動調整量程。一般來說，從最大量程開始測量，再逐步調低。

提高精度的方法：在進行高精度測量時，可以通過相對測量法來提高精度。例如，先測量一個已知電阻或電壓，再測量待測物，通過比對得出更精確的值。

2.特殊功能的使用

電壓與頻率測量：除了電流測量外，鉗型萬用表還可以用于測量電壓和頻率。將功能旋鈕轉到相應檔位，使用表筆接觸電路即可測量電壓；將表筆接觸信號源可測量頻率。

通斷性測試：使用二極管或通斷性測試檔位，檢查線路是否通路。將表筆接觸電路兩端，如果發出蜂鳴聲則表示通路，否則表示斷開。

電容與電感測量：某些高級型號的鉗型萬用表還具備電容和電感測量功能。將功能旋鈕轉到相應檔位，按照說明書操作即可完成測量。

3.安全操作與維護

避免過載：在使用過程中，務必避免超過鉗型萬用表的最大量程，以防損壞儀表或造成安全隱患。

定期校準：為了保持測量精度，建議定期對鉗型萬用表進行校準?？梢运椭翆I(yè)機構進行校準，或使用標準校準設備自行校準。

存儲與保養：使用完畢后，將鉗型萬用表存放在干燥、無塵的地方，避免高溫、高濕環境。定期清潔儀表外殼和表筆，保持其良好的工作狀態。

四、常見問題與解決方案

1.測量誤差與校準問題

常見原因：測量誤差可能由多種因素引起，如電池電量不足、外部電磁干擾、儀表老化等。

解決方法：首先檢查電池是否需要更換；其次嘗試在不同的環境下重新測量，看是否有改善；最后考慮送至專業機構進行校準或維修。

2.數據顯示不穩定或錯誤

可能原因：數據顯示不穩定可能是由于儀表內部故障、量程選擇不當或外部干擾所致。

處理方法：首先檢查量程選擇是否正確；其次嘗試關閉附近的電磁設備；如果問題依舊存在，考慮送修或更換新的儀表。

3.無法開機或屏幕不顯示

常見原因：這種情況可能是由于電池耗盡、電源開關損壞或內部電路故障引起的。

應對策略：首先更換電池；如果電池更換后仍無法開機，可能是電源開關或內部電路出現問題，此時應聯系廠家客服或送至專業維修中心進行檢查和維修。

五、未來發展趨勢與展望

1.技術進步方向

無線傳輸技術：未來的鉗型萬用表可能會集成無線傳輸模塊，實現數據的遠程傳輸和監控，方便在復雜環境中使用。

智能化發展：隨著物聯網技術的發展，鉗型萬用表可能會具備更多的智能化功能，如自動識別測量對象、自動存儲測量數據等。

高精度與寬范圍：未來的鉗型萬用表將在保持高精度的同時，進一步擴大測量范圍，滿足更多領域的需求。

2.市場需求變化

工業4.0與智能制造：隨著工業4.0和智能制造的推進，對高效、智能的鉗型萬用表需求將不斷增加。這種需求不僅來自傳統的電子制造行業，還包括汽車制造、航空航天、能源等多個領域。這些行業對于高效、精準的電流測量需求日益增加，推動了鉗型萬用表技術的不斷進步和市場的擴大。

新能源領域的發展：新能源汽車、風能、太陽能等新能源領域的快速發展，對鉗型萬用表提出了更高的要求。這些領域中的電流和電壓條件往往更加復雜多變，需要更加先進和可靠的測試工具來保證系統的正常運行。因此，針對這些特殊需求的定制化產品將成為市場的一大趨勢。

環保法規的影響：隨著全球?qū)Νh(huán)境保護意識的增強，各國紛紛出臺更為嚴格的環保法規。這促使企業在生產過程中更加注重節能減排和安全生產。鉗型萬用表作為一種重要的測試工具，在幫助企業符合環保法規方面發揮著關鍵作用。因此，未來的鉗型萬用表可能會更加注重能效和環保性能的提升。

3.行業標準與規范

國際標準化：隨著全球化的深入發展，國際間的合作與交流日益頻繁。為了促進鉗型萬用表行業的健康發展，國際標準化組織將發揮重要作用。通過制定統一的國際標準，減少國際貿易中的技術壁壘，提高產品的互操作性和兼容性，從而推動全球市場的進一步融合和發展。

國內標準完善：各國政府也將加強國內標準的制定和完善工作。通過出臺更加詳細和嚴格的技術標準和安全規范，加強對鉗型萬用表產品質量的監管力度。這將有助于提升整個行業的技術水平和競爭力水平，同時也為消費者提供了更加安全可靠的選擇空間。

電壓互感器空載損耗如何測量：

前言

電壓互感器在電力系統中扮演著至關重要的角色，其主要作用是將高電壓轉換為可供測量和繼電保護使用的低電壓。然而，在實際運行中，電壓互感器會產生一定的空載損耗，這會影響其工作效率和性能。因此，測量和分析電壓互感器的空載損耗顯得尤為重要。本文將詳細介紹幾種常用的測量方法和相關步驟，以幫助技術人員更好地理解和操作這項關鍵工作。

一、單相變壓器空載試驗

1. 試驗接線

單相變壓器的空載試驗通常采用圖1-1所示的連接方式：

儀表直接入：當試驗電壓和電流不超過儀表的額定值時，可以直接將測量儀表接入測量回路。

儀表經互感器接入：當電壓和電流超過儀表額定值時，可以通過電壓互感器和電流互感器接入測量回路。 這種接線方式適用于初步測試和一般性測量，可以快速獲得基本的空載參數。

2. 試驗步驟

確保安全接線：檢查所有接線是否牢固可靠，特別是高壓部分。

逐步升壓：從低壓開始逐步增加輸入電壓，觀察儀表讀數變化。

記錄數據：在不同電壓下記錄相應的空載電流I0和空載損耗P0。

3. 計算方法

根據測得的數據，可以使用以下公式計算空載損耗和空載電流百分比： [ P_0 = ext{測量所得的功率} ] [ I_0(%) = frac{ ext{測量所得的空載電流}}{I_N} imes 100% ] ( I_N ) 為變壓器額定電流。

二、三相變壓器空載試驗

1. 兩功率表法

對于三相變壓器的空載試驗，常用的方法是兩功率表法（見圖1-2(a)），通過兩個瓦特表分別測量各相的功率。此外，還可以采用經過互感器接入的方法來提高測量精度（見圖1-2(b)）。

2. 三功率表法

當需要更高的精度時，可以采用三功率表法（見圖1-2?）。這種方法能夠更精確地測量出每相的功率損耗，適用于大容量變壓器的測量。

3. 計算方法

使用兩功率表法時的計算公式如下： [ P_0 = P_1 + P_2 ] [ I0(%) = frac{I{0a} + I{0b} + I{0c}}{3I_N} imes 100% ] 對于三功率表法的計算公式為： [ P_0 = P_1 + P_2 + P_3 ] [ I0(%) = frac{I{0a} + I{0b} + I{0c}}{3I_N} imes 100% ]

三、降低電壓下的空載試驗

在某些情況下，由于現場條件限制，可能需要在較低電壓下進行空載試驗。此時應注意選擇合適的儀表量程，并考慮線路和其他附加損耗的影響。

1. 試驗接線

與正常電壓試驗相同，只是施加較低的試驗電壓。

2. 換算公式

根據低電壓下的測量結果，可以使用以下公式換算到額定電壓下的空載損耗： [ P_0 = P’_0 left( frac{U_N}{U’} ight)^n ] ( U’ ) 為試驗時所加電壓；( U_N ) 為額定電壓；( P’_0 ) 為電壓為( U’ )時測得的空載損耗；( n )為常數，一般取值為1.8至2之間。

四、直接用系統電源進行空載試驗

在現場沒有足夠大的調壓器和變壓器時，可以直接利用系統電源進行空載試驗。這種方法簡便易行，但需要注意以下幾點：

調整系統電壓：確保系統電壓穩定，并在適當?shù)姆秶鷥?nèi)波動。

避免涌流影響：合閘后待涌流通過后再讀取數據，以避免對儀表的沖擊。

安全措施：仔細檢查變壓器及相關設備的狀態，確保無誤后方可進行試驗。

結論

準確測量電壓互感器的空載損耗對于保證電力系統的正常運行至關重要。無論是使用傳統的單相或三相變壓器空載試驗方法，還是在低電壓條件下進行試驗，或是利用現代專用測試儀器，每一種方法都有其特定的應用場景和優勢。通過合理選擇和正確操作，可以有效地評估和維護電壓互感器的性能，從而提高整個電力系統的穩定性和可靠性。

電流互感器在電力系統中扮演著至關重要的角色，用于測量和變換電流，確保系統安全、有效地運行。當涉及到電流互感器的串聯與并聯變接法時，很多人可能會感到困惑。究竟哪種方法會使電流變大呢？本文將對此問題進行深入探討。

一、電流互感器的基本工作原理

電流互感器（Current Transformer，簡稱CT）是一種電氣設備，其基本功能是將高電流轉換成低電流，以便測量和保護裝置能夠處理。它通過電磁感應原理工作，一次繞組接入高電流電路，二次繞組輸出低電流信號。

二、電流互感器的串聯變接法

定義：電流互感器的串聯變接法是指將兩個或多個互感器按照一定的順序連接在一起，共享同一個電路。

特點：

電流分配均勻：在串聯變接法中，電流會從一個互感器流向另一個互感器，因此電流分布相對均勻。

允許負載阻抗增加：由于感應電動勢E增大一倍，因而其允許負載阻抗數值也增加一倍。這意味著在需要擴大電流互感器的容量時，可以采用二次繞組串聯接線。

影響：

二次回路內的電流不變。

容量增加一倍，準確度亦不變。例如，LAJ-10型電流互感器在串聯前后的變比和誤差均保持不變，但容量增加了一倍。

結論：串聯變接法不會使電流變大，但會增加電流互感器的容量和允許負載阻抗。

三、電流互感器的并聯變接法

定義：電流互感器的并聯變接法是指將兩個或多個互感器的二次繞組并聯接線。

特點：

分擔電流負擔：并聯后的每個互感器共同承擔電流測量任務，類似于一支足球隊中的分工合作。

總電流增加：由于并聯連接的特性，總電流是各個支路電流的矢量和。

影響：

一次額定電流為原來的額定電流的1/2。

變比為原變比的1/2。例如，若一個電流互感器的原變比為75/5，并聯后的新變比可能變?yōu)?5/10。

結論：并聯變接法可以使總電流變大，但同時會改變電流互感器的變比和一次額定電流。

四、串聯與并聯變接法的選擇

在選擇電流互感器串聯或并聯變接法時，需要考慮以下因素：

測量需求：根據系統的測量需求選擇合適的變比和容量。

負載特性：考慮系統的負載特性，包括負載類型（如電阻、電感、電容）和負載變化范圍。

經濟性：在滿足技術要求的前提下，盡量選擇經濟性好的方案。 電流互感器的串聯與并聯變接法各有其特點和應用場景。串聯變接法主要用于擴大電流互感器的容量和允許負載阻抗，而并聯變接法則可以增加總電流并改變變比。在選擇時，需要綜合考慮測量需求、負載特性和經濟性等因素。

在現代電力系統中，功率因數是一個關鍵指標，它反映了電力設備運行的效率和穩定性。功率因數定義為有功功率與視在功率的比值，其數值范圍從0到1。本文將詳細介紹如何通過電流互感器將電流信號轉換為功率因數，并探討其中的理論基礎、計算方法以及實際應用。

一、基本理論

1.1 什么是功率因數

功率因數（Power Factor, PF）是有功功率（P）與視在功率（S）之間的比值，通常用余弦函數表示為： [ ext{PF} = cos(phi) = frac{P}{S} ] ?是電壓與電流之間的相位差。功率因數越接近1，表示電路中用于做功的有功功率比例越高，無功功率越低，電路效率越高。

1.2 電流互感器的基本原理

電流互感器（Current Transformer CT）依據電磁感應原理工作，它將大電流轉換為標準小電流，以便測量和繼電保護使用。電流互感器的一次側繞組匝數很少，直接串聯在待測電流回路中；二次側繞組匝數較多，連接測量儀表或保護裝置。

二、互感器電流轉換的基本步驟

2.1 數據采集

電流互感器將大電流按比例轉換為小電流信號，這些信號通常是毫安級的，適合數字化儀表處理。為了確保高精度，通常會進行多次采樣并取平均值。

2.2 信號調理

為了保護后續的數據處理電路，需要在A/D轉換之前加入限幅電路，以避免電壓過高或過低導致的數據失真。

2.3 數字化處理

經過信號調理后的信號輸入到模數轉換器（ADC），將其轉換為數字信號。這些數字信號再通過快速傅里葉變換（FFT）或其他算法進行處理，計算出電壓、電流的有效值以及相位差。

2.4 功率因數計算

利用采樣得到的電壓和電流數據，通過公式計算得到視在功率、有功功率和無功功率，進而計算出功率因數。 [ ext{視在功率} S = U{ ext{rms}} imes I{ ext{rms}} ] [ ext{有功功率} P = U{ ext{rms}} imes I{ ext{rms}} imes cos(phi) ] [ ext{無功功率} Q = U{ ext{rms}} imes I{ ext{rms}} imes sin(phi) ] 由此可得功率因數： [ ext{PF} = cos(phi) = frac{P}{S} ]

三、實際應用與案例分析

3.1 DSP技術在功率因數檢測中的應用

數字信號處理器（DSP）因其高效能和快速計算能力常被用于實時監測系統。通過DSP結合FFT算法，能夠快速準確地計算功率因數。例如，一個典型的DSP檢測系統會在一個工頻周期內對電壓和電流信號采樣多個點，然后利用FFT算法計算各次諧波分量，進而求得相位差和功率因數。

3.2 過零點檢測法的應用

過零點檢測法是一種通過檢測電壓和電流波形過零點的時間差來計算相位差的方法。該方法硬件實現簡單、成本低，適用于一些只需功率因數檢測的場合。然而，其缺點在于無法計算有功功率和無功功率，僅能判斷功率因數角的正負。

四、總結與展望

通過電流互感器將電流信號轉換為功率因數，對于提高電力系統的運行效率和穩定性具有重要意義。隨著電力電子技術和數字信號處理技術的發展，這一轉換過程變得更加高效和準確。未來，隨著智能電網和分布式發電系統的普及，互感器及其相關技術將在更多領域發揮更加重要的作用。

在電氣測量領域中，鉗形電流表是一種非常實用的工具，它允許技術人員在不需要斷開電路的情況下快速測量交流或直流電流。這種便攜性和易用性使得鉗形電流表成為電工和維修人員重要的儀器。

本文將詳細介紹鉗形電流表的組成部分，幫助讀者更好地理解其結構與功能。

第一部分：鉗形電流表的基本組成 鉗形電流表主要由以下幾個部分組成：鐵心、線圈、顯示屏、選擇開關和外殼。其中，核心的部分是鐵心和線圈，它們共同構成了鉗形電流表的傳感器部分，負責感應電流并轉換為電信號。

第二部分：鐵心和線圈的作用 鐵心通常由軟磁性材料制成，它的存在是為了增強磁場的強度，從而提高測量的靈敏度。線圈纏繞在鐵心上，當鉗口夾住通電導線時，導線周圍產生的交變磁場會穿過鐵心和線圈，根據電磁感應原理，線圈中會產生感應電動勢，進而產生感應電流。這個感應電流的大小與被測電流成正比，通過測量這個感應電流，就可以間接得知被測電流的大小。

第三部分：顯示屏的功能 現代鉗形電流表通常配備有數字顯示屏，它可以直觀地顯示測量結果。一些高級型號還可能提供模擬條形圖或波形顯示，以便用戶更詳細地分析電流特性。顯示屏上還會顯示電池電量、測量單位等信息，方便用戶了解儀器狀態并進行正確的讀數。

第四部分：選擇開關的重要性 選擇開關允許用戶根據需要測量不同類型的電流（如交流或直流）以及不同的量程。正確選擇測量模式對于獲取準確的測量結果至關重要。此外，一些鉗形電流表還具有數據保持、自動關機等功能，這些都可以通過選擇開關進行設置。

第五部分：外殼的設計考量 鉗形電流表的外殼不僅要保護內部元件免受損害，還要考慮到操作的便捷性和安全性。因此，外殼通常采用堅固耐用的材料制造，并設計成易于握持的形狀。同時，為了防止誤觸高壓線路造成危險，外殼還需要有良好的絕緣性能。

鉗形電流表作為一種便捷的電流測量工具，在電氣工作中扮演著重要角色。了解其基本構成有助于用戶更加熟練地使用這種儀器，確保測量的準確性和效率。從鐵心和線圈的精密構造到顯示屏的直觀展示，再到選擇開關的多功能性，每一個部分都是鉗形電流表準確測量的關鍵。而堅固且安全的外殼設計，則保證了使用者的操作安全。通過對這些組成部分的學習，我們可以更深入地理解鉗形電流表的工作原理，為日常的電氣檢測工作提供強有力的支持。

1. 電壓互感器（PT）

電壓互感器（PT）是一種將高電壓轉換為低電壓的裝置，主要用于測量、保護和控制。其工作原理類似于變壓器，通過電磁感應原理將一次側的高電壓按比例降低到二次側的低電壓（通常為100V或更低），以便后續設備能安全地進行測量和控制。電壓互感器的一次繞組匝數較多，通常直接接在高壓母線上，而二次繞組匝數較少，與儀表、繼電器等設備連接。特點：

工作狀態：二次側不允許短路，但允許開路（不能長期開路，會影響測量精度）。

阻抗：相對于二次側負荷來說，一次內阻抗較小，可忽略不計，相當于一個電壓源。

磁通密度：正常工作時接近飽和值，故障時會下降。

2. 電流互感器（CT）

電流互感器（CT）是一種將大電流轉換為小電流的設備，用于測量和繼電保護。其工作原理也是基于電磁感應，一次繞組串聯在需要測量電流的線路中，而二次繞組則與測量儀器和保護裝置連接。電流互感器的一次繞組匝數很少，甚至只有一到兩匝，因此它能夠承受很大的電流；二次繞組則有較多的匝數以產生適合測量的小電流（通常是5A或1A）。特點：

工作狀態：二次側不允許開路，但可以短路（實際運行時接近短路狀態）。

阻抗：一次繞組內阻很大，相當于一個內阻無窮大的電流源。

磁通密度：正常工作時磁通密度較低，短路時由于一次側電流極大，磁通密度顯著增加。

二、應用場景的不同之處

1. 電壓互感器（PT）的應用

電壓互感器廣泛應用于電力系統中的各個環節，包括但不限于以下幾個方面：

測量用：用來測量電網高電壓，確保工作人員的安全。

保護用：作為繼電保護裝置的一部分，監測電網中的電壓異常。

控制用：提供可靠的低電壓信號給控制系統和調節系統。

電能計量：用于計算電網中的電能消耗。

絕緣監測：輔助進行絕緣監測和檢查。

2. 電流互感器（CT）的應用

電流互感器同樣在電力系統中扮演著重要角色，其主要應用領域包括：

測量用：測量線路中的大電流，便于監控電網運行狀態。

保護用：作為繼電保護裝置的一部分，檢測線路是否過載或短路，并觸發相應的保護動作。

監控系統：向監控和自動化系統提供實時電流數據。

電能計量：用于計算電網中的電能消耗。

三、接線方式的區別

1. 電壓互感器（PT）的接線方式

星形接線：這種接線方式可以用于中性點不接地或小電流接地的系統，以及三相三線電路中。它可以提供相電壓和線電壓。

V-V接線：也稱為不完全星形接線，常用于6～10kV高壓系統中，這種接線方式簡單且經濟，但只能用于三相三線系統，無法提供某些單相接地的保護信息。

三臺單相三繞組電壓互感器構成YN,接線：這種接線方式可以用于中性點直接接地的系統中，提供更全面的電壓信息。

一臺三相五柱式電壓互感器代替三臺單相三繞組電壓互感器：同樣用于中性點直接接地的系統，并且更加緊湊和經濟。

2. 電流互感器（CT）的接線方式

三相完全星形接線：這種接線方式使用二臺雙繞組電流互感器分別測量ABC三相電流，適用于各種類型的短路保護。

兩相不完全星形接線：采用兩臺兩相不完全星形接線的電流互感器，適用于所有不對稱短路故障的保護，但不能用于對稱三相短路故障。

兩相差接線：只需要兩臺任意兩只電流互感器就能實現接線，適用于廣泛的繼電保護線路。

三角形接線：主要用于平衡線路中電流互感器的剩余不平衡電流和減少誤差。

四、結構與性能差異

1. 電壓互感器（PT）的結構與性能

結構特點：電壓互感器的一次繞組具有較多的匝數，導線較細；二次繞組匝數較少且導線較粗一些。根據使用場合不同，可以分為干式、澆注式、油浸式等多種類型。干式結構簡單且維護方便；澆注式適用于3～35kV戶內裝置；油浸式成本較高但冷卻和散熱性能好。

性能指標：主要包括準確級次（如0.2、0.5、1.0、3.0級等）、容量（如20VA、50VA等）、額定變比等。此外，還有絕緣水平的要求，以確保在規定條件下能夠正常工作。

2. 電流互感器（CT）的結構與性能

結構特點：電流互感器的一次繞組匝數非常少，甚至只有一匝，導線截面積相對較大以承受大電流；二次繞組匝數較多且導線較細。根據安裝方式的不同，可以分為羊角式、穿墻式和支柱式等多種類型。羊角式可以放置在開關柜內；穿墻式專用于35kV及以下的戶內鏈環電網；支柱式適用于戶外環境。

性能指標：主要包括額定容量（如15VA、20VA、30VA等）、額定變比（如750VA/5A、400VA/1A等）、準確級次等。此外，還有熱穩定及動穩定的要求，以確保在短路等極端情況下仍能正常工作。

五、發展趨勢與挑戰

1. 電壓互感器（PT）的發展趨勢

智能化：隨著智能電網的發展，電壓互感器正向著更加智能化的方向發展，集成更多的功能模塊，如在線監測和遠程通信等。

高精度：為了提高電能計量的準確性和可靠性，未來的電壓互感器將進一步提高其測量精度。

小型化：為了滿足空間有限的應用需求，電壓互感器的體積將進一步縮小。

綠色環保：新型環保材料和技術將被應用于制造過程中，減少對環境的影響。

2. 電流互感器（CT）的發展趨勢

電子式發展：隨著光互感器和電子式互感器技術的發展，傳統的電磁式電流互感器正在向電子化方向發展。這些新技術提供了更好的動態范圍、更高的精度和更快的響應速度。

集成化設計：未來的電流互感器可能會與其他保護和監控設備集成在一起，形成一體化的解決方案。

數字化接口：為了適應現代電力系統的數字化趨勢，電流互感器將更多地采用數字輸出接口。

寬量程：新型互感器將具有更寬的量程范圍，能夠同時滿足不同類型的測量需求。

3. 面臨的挑戰

技術復雜性增加：隨著技術的進步，制造和維護電壓互感器和電流互感器的技術復雜性也在增加。

成本控制：新材料和技術的應用可能會導致成本上升，如何在保證性能的同時控制成本是一個挑戰。

標準化問題：隨著新技術的出現，行業標準也需要不斷更新和完善，以確保產品的互操作性和安全性。
