電流互感器（Current Transformer，簡稱CT）和電壓互感器（Potential Transformer，簡稱PT）是電力系統中兩種重要的電氣設備，主要功能是將大電流或高電壓按比例轉換為小電流或低電壓，以便于測量、保護和控制。電流互感器利用電磁感應原理工作。當一次側（被測電流側）的大電流通過匝數較少的一次繞組時，在鐵心中產生磁場，這個磁場通過二次繞組（測量側），在匝數較多的二次繞組中感應出小電流。由于一次繞組的匝數遠少于二次繞組，因此可以將大電流按比例轉換為小電流。例如，常用的變比為400/5，即400A的大電流轉換為5A的小電流。電壓互感器同樣基于電磁感應原理，主要由兩個線圈組成：主線圈和次級線圈。當交流電壓通過主線圈時，產生磁場，這個磁場在次級線圈中感應出電動勢，其大小與主線圈的電壓成正比，但數值較小，從而實現高電壓到低電壓的轉換。

2. 結構特點

電流互感器通常由閉合的鐵心和繞組組成，一次繞組與待測電流的負載線路串聯，二次繞組與測量?jī)x表或繼電保護裝置串接成閉合回路。為了確保安全，電流互感器的副邊回路不得開路，否則會產生高壓危險。 電壓互感器的結構類似于變壓器，包含主線圈和次級線圈，主線圈并聯在需要測量電壓的電路中，次級線圈輸出低電壓信號以供檢測和測量。為了防止短路事故，電壓互感器的次級繞組必須可靠接地。

3. 重要性

電流互感器和電壓互感器在電力系統中扮演著關鍵角色，它們不僅使高電壓和大電流的測量變得更加安全、準確，還為繼電保護裝置提供必要的信號，從而保障電力系統的穩定運行。

二、電流互感器的作用

1. 測量用途

電流互感器主要用于將高電流轉換為適合測量?jī)x器和繼電保護裝置使用的小電流，便于對線路的工作狀態進行監控。例如，大電流線路中的電流往往高達幾千甚至幾萬千瓦培，通過電流互感器變?yōu)闃?biāo)準的5A或者1A，使得測量?jī)x表能夠準確、安全地進行測量。

2. 保護用途

在電力系統發生故障時，電流互感器能夠及時檢測到異常電流，并通過繼電保護裝置快速切斷故障線路，防止故障擴展。比如，短路時會產生非常大的電流，電流互感器能迅速感應到這一變化，觸發繼電保護裝置動作，從而保護電力設備和電路的安全。

3. 特殊應用場景

除了常規的測量和保護用途外，電流互感器在一些特殊場景中也有應用。例如，在電能質量監測中，通過實時檢測電流波形，可以分析諧波含量和其他電能質量問題；在大電流實驗室內，使用特殊設計的電流互感器來測量試驗設備中的瞬態電流，以確保實驗的準確性和安全性。此外，電流互感器還在電力系統的電能計量和能耗監測中發揮重要作用，幫助精確計算電能消耗，實現能源管理。

三、電壓互感器的作用

1. 測量用途

電壓互感器主要用于將高電壓信號按比例轉換為低電壓信號，以便測量和監控。常見的電壓等級有10kV、35kV、110kV等。這些高電壓信號通過電壓互感器轉換為標準的低電壓信號（如100V），再輸入到測量和控制系統中。例如，變電站內使用的電壓表、電能（度）表和繼電器等設備，都需要通過電壓互感器來降低電壓，確保測量精度和安全性。

2. 保護用途

在電力系統出現故障時，如電壓過高或過低、單相接地故障等情況，電壓互感器能迅速檢測到異常電壓變化，并將信號傳遞給繼電保護裝置和自動控制系統。這些系統可以根據電壓互感器提供的實時數據，采取相應的保護措施，如斷開故障電路，防止故障進一步擴大，保障電力系統的安全穩定運行。

3. 絕緣監測

電壓互感器還可以用于絕緣監測。通過檢測各相對地、相間的電壓情況，可以判斷電力設備的絕緣性能是否良好。例如，在三相電力系統中，如果某一相的絕緣性能下降導致漏電或短路，電壓互感器可以迅速感知并發出報警信號，提醒維護人員及時檢查和修復，避免因絕緣問題引發更嚴重的事故。

四、技術參數與選擇

1. 主要技術參數

額定電壓和電流：這是選擇互感器時首要考慮的因素。額定電壓是指互感器能夠長期承受的工作電壓，而額定電流則是它能夠準確測量的最大電流值。選擇合適的額定值可以確?；ジ衅髟诠ぷ髦屑劝踩譁?zhǔn)確。

變比：變比是指一次側和二次側電量的比值。對于電流互感器，典型的變比有800/5、1200/1等；對于電壓互感器，常見的變比如110kV/100V。選擇合適的變比可以確保測量結果的準確性。

準確級：準確級表示互感器的測量精度。不同的應用場景對準確級的要求不同，例如計費用的電能計量一般要求較高的準確級，而保護用的則可以適當放寬。

容量：容量決定了互感器帶負載的能力，在選擇時應根據實際連接的測量、保護和自動裝置的需求來確定。容量越大，互感器的負載能力越強。

2. 選擇方法

明確需求：首先要明確使用環境的具體需求，包括被測電流或電壓的范圍、所需要的準確度、工作環境的溫度和濕度等因素。這些都是選擇合適互感器的重要依據。

咨詢專業意見：如果對互感器的選型不確定，咨詢?cè)O(shè)備制造商或相關領域的專家。他們可以根據實際經驗提供更為準確的建議，確保所選型號符合使用要求。

考慮備用容量：在實際選擇過程中，建議留有一定的備用容量。這樣可以確保在極端條件下互感器依然能夠正常工作，不影響整個系統的運行穩定性。

3. 校準與維護

為確?；ジ衅鞯某掷m(xù)準確性和可靠性，必須進行定期校準和維護。根據國家相關標準，電力系統中的計量用互感器需定期檢定，周期一般為3到5年。檢修時需檢查互感器的外觀是否有裂紋、銹蝕或漏油現象，并進行清潔處理。對于存在缺陷的互感器應及時更換，確保電力系統的安全穩定運行。同時，應做好日常巡檢記錄，及時發現和解決潛在問題。

五、發展趨勢與展望

1. 智能化趨勢

隨著智能電網的發展，互感器正向智能化方向發展。智能互感器具備遠程通信功能，可以實現數據的實時傳輸和監控。配合先進的數據處理算法，智能互感器不僅能提供高精度的測量數據，還能進行故障預判和自我診斷。例如，在某些高端應用場景中，智能電流互感器可以通過物聯網技術將實時數據傳輸?shù)娇刂浦行倪M(jìn)行分析和處理，大大提高了電力系統的管理效率。

2. 新材料與新技術的應用

新材料和新技術的發展為電流電壓互感器的改進提供了更多可能性。例如，采用高溫超導材料制造的互感器在電阻和效率方面具有明顯優勢，可以在更高溫度下穩定工作，并且顯著降低了能量損耗。此外，光學互感器利用法拉第效應感應原理，完全避免了傳統電磁式互感器的一些缺點，如磁飽和和鐵磁共振等問題，提高了測量精度和穩定性。

3. 行業規范與標準更新

隨著技術的發展和應用需求的提升，相關的行業標準和規范也在不斷更新和完善。例如，國際電工委員會（IEC）和國家標準（GB）都在不斷推出新標準，對互感器的精度、可靠性和環保性能提出了更高的要求。新的標準不僅推動了互感器技術水平的提升，也促進了市場的規范化發展。企業需要緊跟標準的變化，不斷創新和優化產品以滿足新要求。

六、結論

電流電壓互感器作為電力系統中的重要設備，承擔著電流和電壓轉換的關鍵任務。它們的應用不僅提高了測量的安全性和準確性，還有效支持了電力系統的繼電保護和自動控制功能。隨著科技進步和智能電網的發展，智能化和新材料的應用將進一步推動電流電壓互感器的技術創新和發展。未來的研究和應用應更加關注設備的精度、穩定性以及多功能集成，滿足日益復雜的電力系統需求。

在電力系統中，電壓互感器（VT）是關鍵設備之一，其主要功能是將高電壓轉換為低電壓，以便進行測量和保護操作。本文將詳細探討什么是電壓互感器的變比、如何正確理解變比以及相關的技術細節。

什么是電壓互感器的變比？

電壓互感器的變比（Turns Ratio）是指一次側繞組與二次側繞組的匝數比，通常用K來表示。具體來說，它描述了輸入電壓和輸出電壓之間的比例關系。公式如下： [ K = frac{V1}{V2} = frac{N1}{N2} ] 其中：

( V1 ) 和 ( V2 ) 分別代表高壓繞組和低壓繞組的額定電壓；

( N1 ) 和 ( N2 ) 分別代表高壓繞組和低壓繞組的匝數。

變比規格表的重要性

變比規格表詳細描述了電壓互感器的變比參數和技術要求，是選擇和使用電壓互感器的重要參考依據。了解和正確解讀變比規格表，對于確保電壓互感器的準確性和可靠性至關重要。

變比的具體含義及作用

一、基本概念

電壓互感器的變比定義了高壓側和低壓側繞組之間的電壓轉換比例。例如，一個變比為100:5的電壓互感器，意味著高壓側100kV的電壓在低壓側將被轉換為500V。

二、實際意義

變比決定了電壓互感器在電力系統中的實際應用場景。通過適當?shù)淖儽龋梢詫⒏唠妷航档偷綐?biāo)準或適合測量?jī)x器操作的低電壓水平，從而方便各種測量和保護設備的準確工作。此外，正確的變比設置還能提高系統的測量精度和穩定性。

變比的選擇與計算

如何選擇正確的變比

選擇電壓互感器的變比需要考慮以下幾個因素：

系統電壓等級：確定系統中常用的電壓等級。

測量和保護設備的需要：不同的設備對電壓有不同的要求。

額定容量：保證互感器在工作中不會超過其額定容量。

計算變比的方法

根據電壓互感器的基本原理，變比可以通過以下公式計算： [ K = frac{V1}{V2} = frac{N1}{N2} ] ( V1 ) 和 ( N1 ) 分別代表高壓側的額定電壓和匝數，( V2 ) 和 ( N2 ) 代表低壓側的額定電壓和匝數。 舉例來說，如果高壓側繞組的匝數是1000匝，低壓側繞組的匝數是2000匝，則變比為： [ K = frac{1000}{2000} = frac{1}{2} ] 這意味著高壓側100kV的電壓，在低壓側將被轉化為50kV。

變比的應用實例

例一：電力變壓器中的應用

在電力變壓器中，電壓互感器通常接在高壓側，用于監控電網電壓。假設系統電壓為110kV，選用變比為110kV/110V的電壓互感器，可以將高電壓轉換為標準的110V，便于儀表測量和監控。

例二：微機保護裝置中的應用

在微機保護裝置中，電壓互感器的變比設置直接影響保護裝置的響應和敏感性。例如，在一個220kV的系統中，使用變比為220kV/100V的電壓互感器，可以確保保護裝置準確感知和響應電壓變化，提高電力系統的安全性。

總結

正確理解和選擇合適的電壓互感器變比是電力系統設計和運行中的關鍵步驟。通過了解變比規格表和相關技術參數，可以確保電壓互感器在不同應用場合中的高效、穩定和安全運行。希望本文提供的詳細信息能幫助您更好地掌握電壓互感器變比的基本概念和應用方法。

在現代電氣工程和電子技術領域，準確測量電流對于確保電路安全、可靠運行至關重要。電流測試儀器檢測儀作為一種專業的測量工具，在電力系統、電子設備維護及研發中扮演著重要的角色。本文將探討電流測試儀的工作原理、應用場景及其重要性，旨在為讀者提供一個全面而深入的認識。

一、電流測試儀器檢測儀的基本功能與原理

電流測試儀器主要用于測量電路中的電流強度，它能夠?qū)㈦娏髦缔D(zhuǎn)換為可讀數的形式顯示出來，幫助工程師或技術人員了解電路的工作狀態。這些測試儀器通?；?a data-mid="994" href="http://www.hkfuge.com/a/573.html">電磁感應定律或者使用電子傳感器來捕捉電流信號。例如，分流器方法通過串聯一個小阻值電阻于電路中，然后測量該電阻兩端的電壓降來計算電流大?。欢?a data-mid="474" href="http://www.hkfuge.com/p/294.html">霍爾效應傳感器則利用磁場變化引起的電壓變化來間接測量電流。

二、應用場景

電力系統監測：在輸配電網絡中，定期檢查線路是否存在異常泄漏電流是保證供電安全性的重要措施之一。泄漏電流測試儀可以有效地檢測出由于絕緣老化等原因?qū)е碌奈⑿÷╇姮F(xiàn)象，從而避免潛在的安全隱患。

電池性能評估：對于新能源汽車而言，準確掌握動力電池組的健康狀態非常重要。通過對充放電過程中各單體電池間的差異進行分析，可以及時發現問題所在并采取相應措施延長使用壽命。

電機控制優化：在工業自動化生產線上，精確控制電動機運轉速度和扭矩離不開對實際輸出電流的實時監控。這有助于提高能效比并減少能耗損失。

故障診斷與排除：無論是家電維修還是復雜系統的調試過程，快速定位故障點往往需要借助專業級電流表的幫助。它們能在短時間內提供詳盡的數據支持，加速解決問題的速度。

三、重要性分析

安全性提升：不正確的電氣安裝或設備損壞都可能造成嚴重的人身傷害甚至火災事故。定期使用合格的電流檢測儀進行巡檢，可以及早發現隱患并加以修正，大大降低事故發生的概率。

效率增強：合理的能源管理和高效的能量轉換依賴于對整個系統中各個部分工作狀況的準確把握。借助精密儀器獲得的數據可以幫助決策者制定更加科學合理的操作策略。

成本節約：雖然初期投資可能相對較高，但長期來看，良好的維護保養習慣能夠顯著減少因突發狀況導致的停機時間以及更換零件的頻率，進而降低總體運營費用。 隨著科技的進步和社會的發展需求不斷增長，電流測試儀器檢測儀已經成為了各行各業的重要組成部分。正確選擇適合自身需求的型號，并按照說明書指導合理操作，才能充分發揮其應有的作用，為企業創造更多價值的同時保障人民生命財產安全。

在電氣測量和故障診斷領域，電流鉗表（或稱鉗形電流表）是一種至關重要的專業工具。它以其便攜性、易用性和高效性，成為電氣工程師、技術人員以及家庭DIY愛好者必備的測量工具之一。本文將深入探討電流鉗表的功能、工作原理、使用方法及其在不同應用場景中的優勢，以期為讀者提供一個全面而詳盡的參考。

二、電流鉗表的基本功能

1. 非侵入式電流測量

電流鉗表核心的功能是在不斷開電路的情況下測量電流。這一特性極大地提高了電氣測量的安全性和便捷性。傳統的電流測量方法往往需要斷開電路，并將電流表串聯到電路中，這不僅操作繁瑣，還可能影響電路的正常運作。而電流鉗表通過其獨特的設計，只需將待測導線放入鉗口即可實現電流的測量，無需中斷電路的正常運行，大大提升了工作效率。

2. 交流/直流電流測量

電流鉗表通常具備測量交流和直流電流的能力。在工業、商業及住宅電氣系統中，交流電是主要的供電形式，而在某些特定應用中（如電池供電系統、信號處理電路等），直流電同樣重要。電流鉗表能夠靈活應對這兩種電流類型，使得其在各種場合下都能發揮出色的測量性能。

3. 其他擴展功能

隨著技術的不斷進步和應用需求的多樣化，現代電流鉗表除了基本的電流測量功能外，還集成了多種擴展功能。例如：

電壓測量：部分電流鉗表還具備電壓測量功能，可以同時測量電路中的電壓值。

頻率檢測：在電力系統中，頻率的穩定性對于設備的正常運行至關重要。一些電流鉗表可以檢測電流的頻率，幫助用戶判斷電力質量。

數據記錄與分析：高端電流鉗表支持?jǐn)?shù)據記錄功能，能夠存儲和分析測量數據，方便用戶進行后續的數據處理和故障診斷。

真有效值（RMS）測量：真有效值測量功能使得電流鉗表能夠準確測量包含諧波成分的復雜電流波形的有效值。

漏電檢測：通過特定的測量模式，電流鉗表還可以用于檢測電路中的漏電情況，提高電氣安全水平。

三、電流鉗表的工作原理

1. 電磁感應原理

電流鉗表基于電磁感應原理設計而成。當導體中有交變電流通過時，在其周?chē)鷷?huì)產生一個交替變化的磁場。這個磁場的磁力線穿過電流鉗表的鐵芯，在鐵芯上產生感應電動勢（EMF）。根據法拉第電磁感應定律，感應電動勢的大小與穿過鐵芯的磁通量的變化率成正比。因此，通過測量感應電動勢的大小，就可以間接測量出導體中的電流值。

2. 鐵芯與線圈結構

電流鉗表的內部包含一個鐵芯和一個繞在鐵芯上的線圈。鐵芯通常采用高導磁率的材料制成，以便增強磁場的強度并提高測量精度。線圈則負責將感應出的微小電壓信號轉換為可讀的電流值。當電流鉗表的鉗口閉合時，鐵芯上的線圈感應出電動勢；當鉗口打開時，則沒有電流通過線圈，從而形成一個開關控制電路，使得測量過程更加簡便快捷。

3. 轉換電路與顯示單元

除了鐵芯和線圈外，電流鉗表還需要配備轉換電路和顯示單元才能完成電流的測量和顯示工作。轉換電路將線圈感應出的微弱電壓信號放大并轉換為數字信號；顯示單元?jiǎng)t負責將這個數字信號以直觀的方式展示給用戶?，F(xiàn)代電流鉗表通常采用液晶顯示屏作為顯示單元，具有清晰、直觀、易于讀取等優點。

四、電流鉗表的使用方法

1. 準備工作

在使用電流鉗表之前，需要做好以下準備工作：

選擇合適的檔位：根據被測電流的大致范圍選擇合適的檔位。如果不確定電流大小，可以先選擇最大量程進行預試，然后逐步調整到合適的量程。

檢查儀表狀態：確保電流鉗表處于正常工作狀態，無損壞或異?，F(xiàn)象。

清潔鉗口：保持鉗口清潔無雜物，以免影響測量精度。

2. 測量步驟

（1）估計被測電流大?。涸谶M(jìn)行電流測量前，首先需要估計被測電流的大小。這可以通過查看設備的銘牌、技術規格書或使用其他輔助工具（如萬用表）來完成。了解被測電流的大致范圍有助于選擇合適的量程和避免測量過程中的意外情況。 （2）選擇合適的量程：根據估計的被測電流大小，選擇合適的量程進行測量。量程的選擇應略大于被測電流的實際值，以確保測量結果的準確性和儀表的安全性。如果不確定如何選擇合適的量程，建議從最大量程開始逐漸減小至合適量程。 （3）關閉被測電路的電源：在進行測量之前，必須關閉被測電路的電源以確保人身安全和儀表的安全。這是電流測量中非常重要的一步，務必嚴格遵守。 （4）開啟電流鉗表：在確認被測電路電源已關閉后，按照電流鉗表的使用說明正確開啟儀表。檢查儀表顯示屏是否正常工作，確保儀表處于良好的工作狀態。 （5）設置量程：根據之前估計的被測電流大小，在電流鉗表中選擇合適的量程。注意不要在帶電情況下切換量程以防損壞儀表或造成人身傷害。 （6）測量電流：將電流鉗表的鉗口套入一根被測導線中（注意不要將兩根導線同時放入鉗口以免影響測量結果），然后緩慢閉合鉗口直至聽到清晰的“咔嗒”聲表示鉗口已完全閉合且鎖定到位。此時可以觀察到電流鉗表顯示屏上顯示出的當前電流值。為了獲得更準確的結果，可以多測量幾次取平均值作為最終結果。 （7）讀取數據：直接從電流鉗表的顯示屏上讀取測量數據即可。注意記錄數據時要精確到小數點后兩位或更多位數以提高測量精度。此外還要關注數據的單位是否符合要求（如安培A、毫安mA等）。 （8）結束測量：完成測量后首先要打開鉗口取出被測導線并整理好儀器和場地。然后將量程旋鈕調至最大量程位置以避免下次使用時忘記調整量程導致誤操作損壞儀表。最后關閉電流鉗表電源并將其收好放回原位以備下次使用。

五、應用場景與優勢

1. 工業與電力系統

在工業和電力系統中，電流鉗表廣泛應用于變電站、配電室、生產線等場所的電流監測和故障排查。其非侵入式測量的特點使得在不停電的情況下也能快速準確地獲取電流數據，大大提高了系統的運行效率和安全性。同時，電流鉗表還能幫助工程師識別潛在的電氣問題，如過載、不平衡負載等，從而及時采取措施避免故障的發生。

2. 建筑與家居電氣維護

在建筑和家居電氣維護中，電流鉗表同樣發揮著重要作用。無論是檢查家用電器的能耗情況，還是排查電路中的短路、漏電等問題，電流鉗表都能提供快速有效的解決方案。此外，其便攜式的設計使得用戶可以隨時隨地進行測量，極大地方便了電氣維護工作的進行。

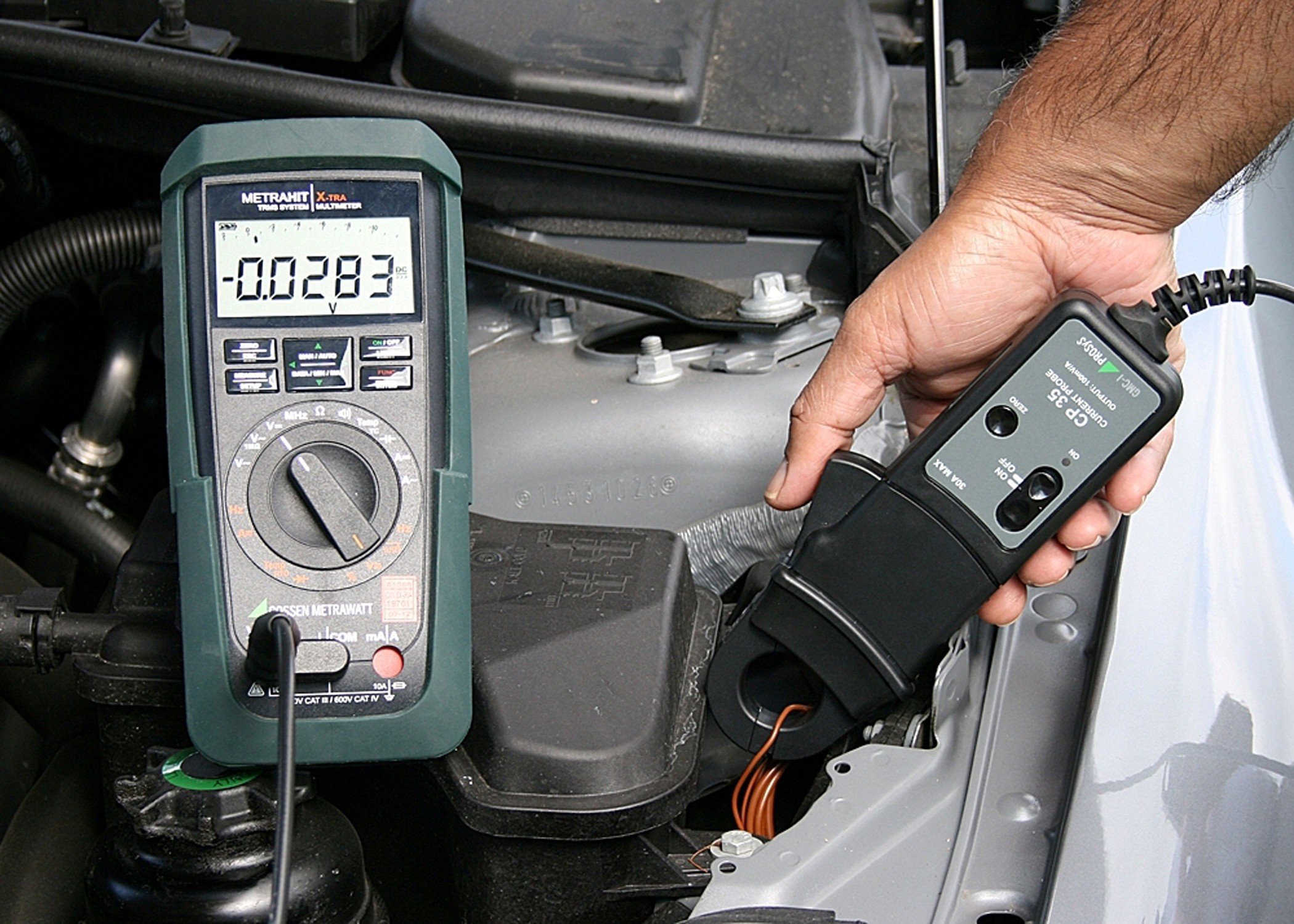

3. 汽車與航空航天領域

在汽車和航空航天領域，電流鉗表被用于檢測車輛或飛機的電氣系統性能。例如，在汽車維修中，技師可以使用電流鉗表來測量蓄電池的充電狀態、發電機輸出電流以及電路中的故障點；在航空航天領域，電流鉗表則用于監測飛行器電氣系統的運行狀態，確保飛行安全。這些應用充分展示了電流鉗表在高精度、高可靠性方面的優勢。

4. 教育與科研領域

在教育和科研領域，電流鉗表也被廣泛用于實驗教學和科學研究中。學生和研究人員可以利用電流鉗表來進行各種電氣實驗，如驗證歐姆定律、研究交流電的特性等。此外，電流鉗表還可以與其他測量?jī)x器配合使用，形成一套完整的電氣參數測試系統，為科學研究提供有力的技術支持。

六、結論

電流鉗表作為一種功能強大的電氣測量工具，在多個領域都發揮著不可替代的作用。其非侵入式測量、廣泛適用于交流/直流電流等特點使得它成為了電氣工程師、技術人員以及家庭DIY愛好者的首用工具之一。隨著科技的進步和應用領域的不斷拓展相信未來電流鉗表將會在精度、可靠性、功能性等方面實現更大的突破和創新為用戶提供更加優質、高效的服務體驗。

許多電流互感器和電流傳感器越來越多地被測試并規定其帶寬。標準化也在定義更高頻率組件的精度等級。IEC61869系列的基礎在2023年進行了更新。高達150 kHz的精度等級主要用于電力質量應用。

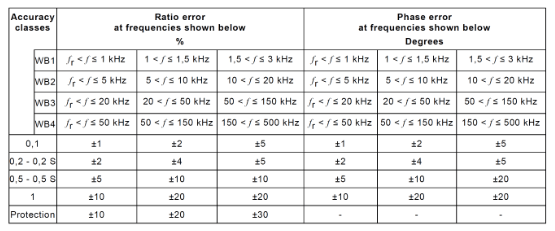

圖1：電流互感器和電流傳感器的精度等級

150至500 kHz的范圍適用于基于行波的保護應用。

只有少數實驗室提供這些精度測試。一般來說，測試裝置也不符合根據IEC 17025的測量參考系統，這意味著應該選擇有良好聲譽的測試實驗室。

制造商和用戶也可以進行自己的測試。然而，目前市場上還沒有標準的設備。應該提前仔細考慮設置。

增益相位測量

2012年的技術報告IEC TR 61869-103已經提供了初步的幫助，其中發布了首個合適的測試裝置。

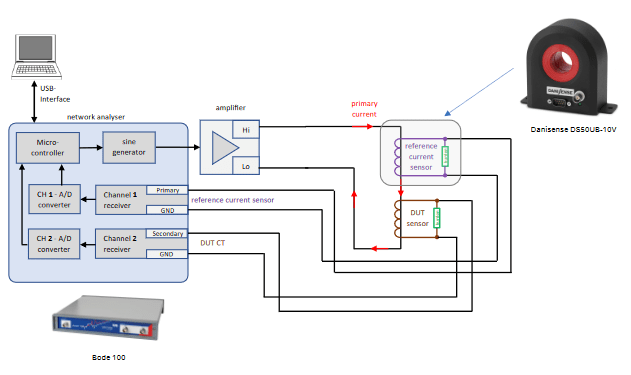

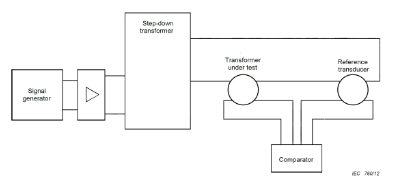

圖2：根據IEC TR 61869-103的CT頻率響應測試電路圖

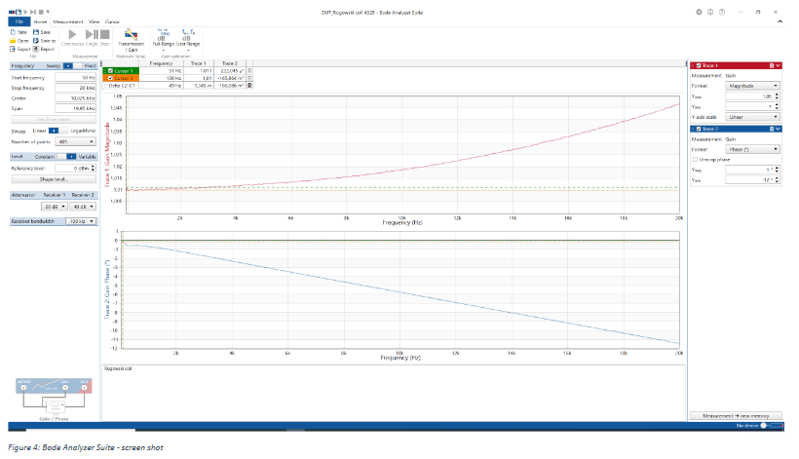

現在也有一些設備非常完善的網絡分析儀，它們提供了易于使用的軟件來進行這些測試?？梢栽趲酌腌妰?nèi)完成800個或更多的測量點的頻率掃描。一個例子是OMICRON Lab的Bode 100。其結構在下面的示意圖中以圖解方式顯示。

圖3：帶有Bode 100和Danisense DS50UB-10V的測試裝置

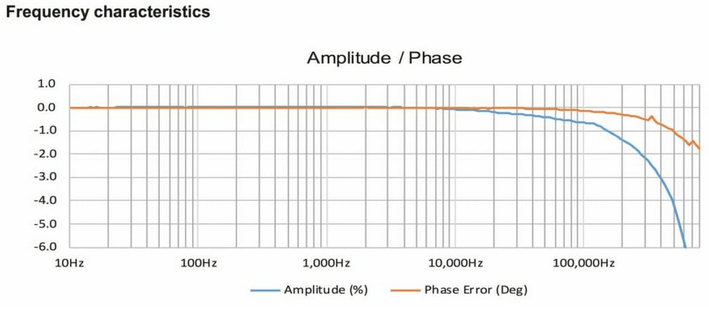

建議使用輸出電壓為10伏的Danisense磁通門電流傳感器作為參考傳感器。這個輸出信號也與Bode 100的輸入通道兼容。在Bode Analyzer Suite中，你可以輕松選擇參考傳感器和被測試設備（DUT）的傳遞比。

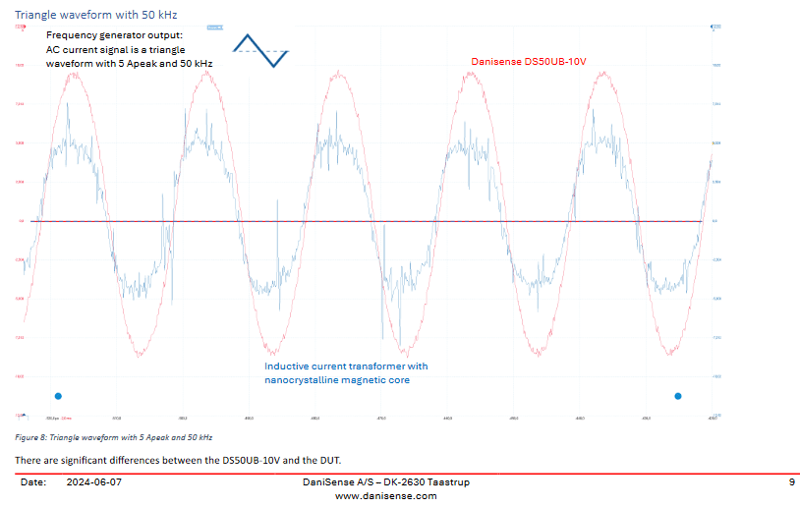

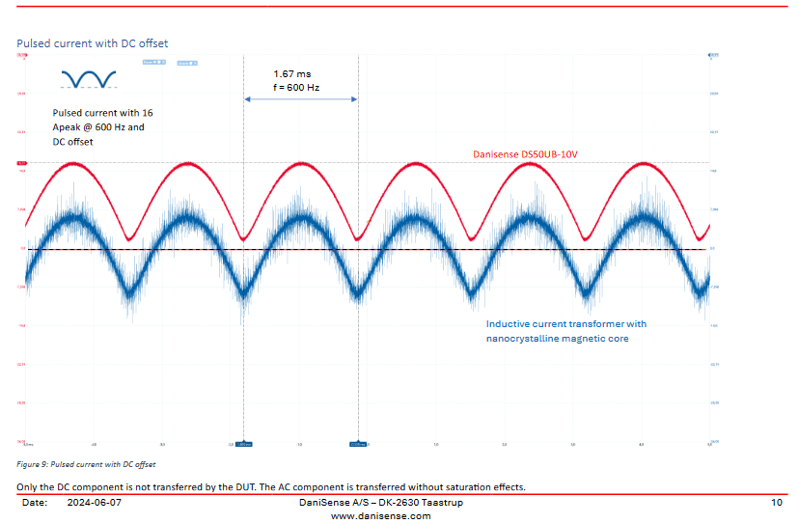

分析不同的波形

網絡分析儀的輸出信號總是正弦波形。

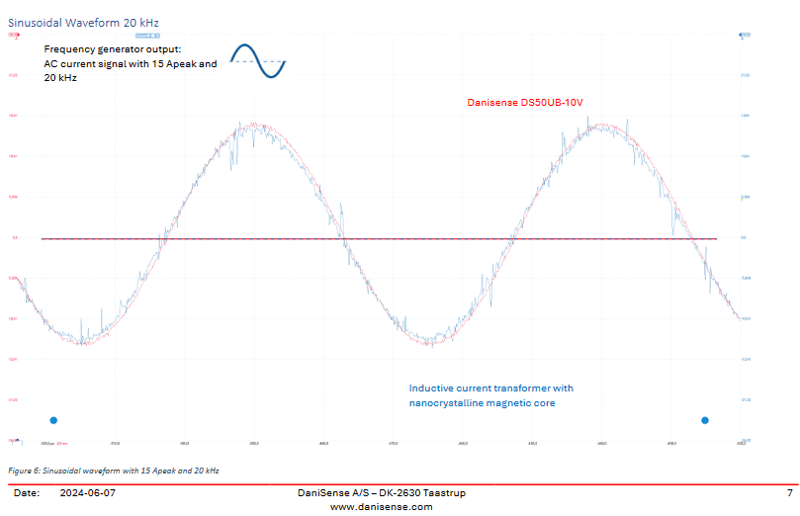

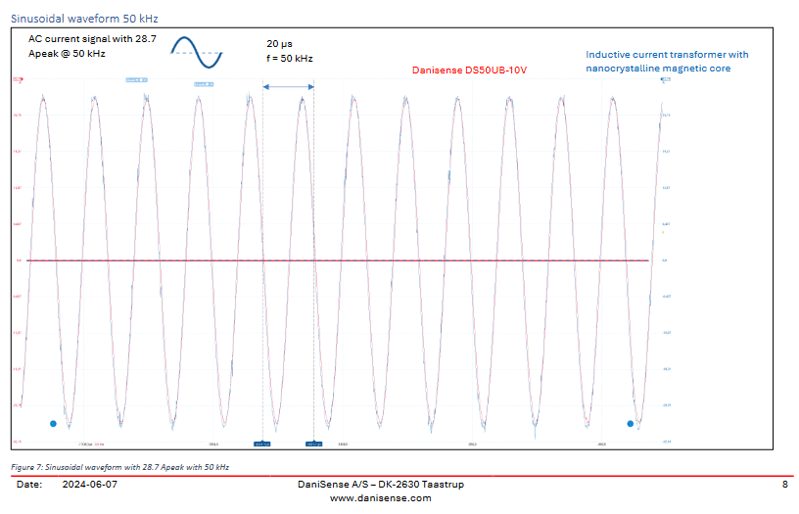

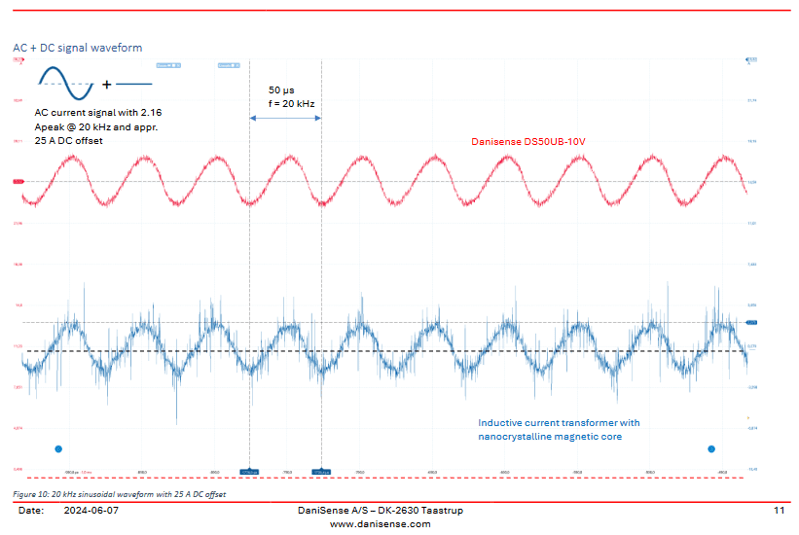

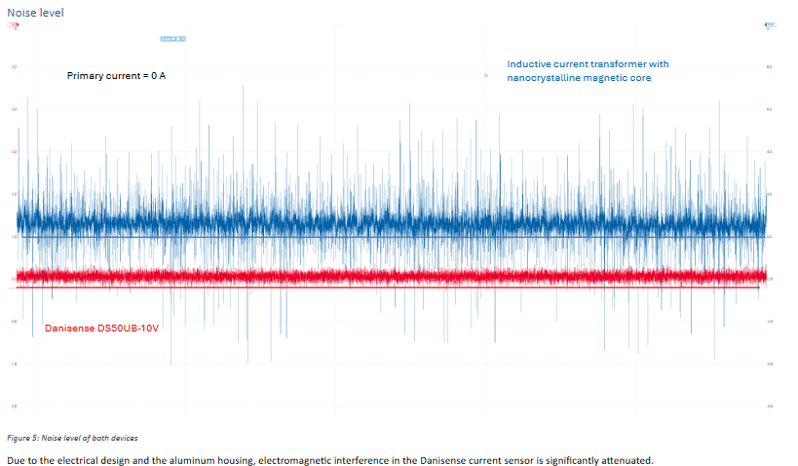

通常也需要確定實際傳感器可以傳輸哪些信號形式。為此使用示波器。下面顯示了Danisense參考傳感器和測試傳感器的波形。

多個歐洲國家的幾項研究表明，建筑物內外火災常見的原因分為兩類：電力（30-35%）和人為錯誤（15-20%）。盡管有先進的電氣安全系統，但建筑物火災的報告仍然不斷。電氣供應系統中常見的故障是絕緣故障導致的導線與地之間的故障電流。本文探討了殘余電流監測中可能的故障機制，并提供了一個概述。

建筑物中的電路由兩種不同的斷路器保護。

1. 過載保護裝置，也稱為電氣保險絲或過電流保護（OCP），如果電流超過特定電流值超過特定時間，則中斷電路。有各種類型的過載保護裝置，如保險絲或斷路器。房屋或公寓中的所有電氣保險絲通常與其他斷路器一起安裝在配電盤內。

過載裝置保護電纜或其他設備免受過電流引起的過度加熱造成的損害，這種損害會因過電流持續較長時間而發生。過電流可能是由于過載或短路引起的。根據大多數國家的建筑法規和電氣安裝標準，過載保護是強制性的。

2. 殘余電流裝置（RCD）是一種救生裝置，旨在防止人們?cè)谥苯咏佑|帶電導線（如裸露導線）時受傷。RCD提供了普通保險絲和斷路器無法提供的一種個人保護水平。

RCD是一種敏感的安全裝置，如果發生故障，會自動切斷電源。RCD旨在防止由接地故障引起的觸電和火災風險。例如，如果有人在浴室觸摸裸露的電線，而潮濕的地板與接地的散熱器有電氣連接。

在過去幾年中，RCD領域發生了重要的變化和發展。因此，下面描述了這一領域的重要?jiǎng)?chuàng)新。正確選擇已經提供的設備可能最小化電氣系統中火災的風險。

RCD的原理

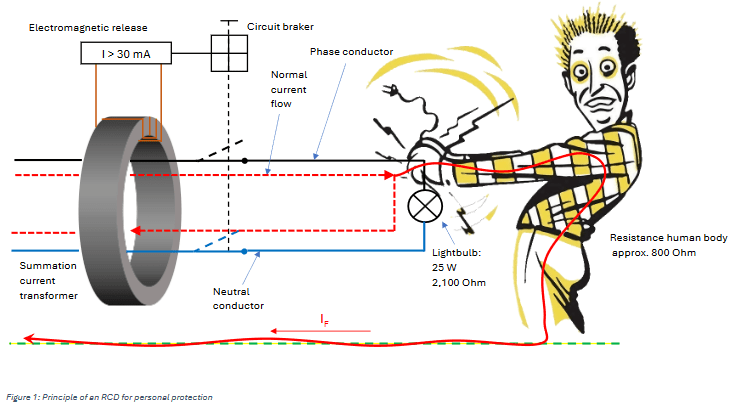

RCD的原理如下圖所示。如果一個人觸摸到一個未絕緣的導體，一部分電流可以通過人體流動，因?yàn)槿梭w的電阻大約是800歐姆。在許多情況下，這種電阻對地來說是一個相當?shù)偷碾娮?。這部分電流通過地面返回到電壓源（變壓器接地的二次側）。如果電流沒有通過總和電流互感器流回，就會發生殘余電流。如果這個值足夠高，RCD就會跳閘并中斷整個電路。

國際標準規定，在額定殘余電流的50%到1之間跳閘。如果30毫安的RCD跳閘，必須有15到30毫安的殘余電流。30毫安的閾值旨在確保個人保護，這是在任何可以自由訪問的插座可用的地方都需要的。

在工業環境中，除了使用30毫安RCD保護的行政大樓外，我們通常還會發現用于生產的較大機器。即使這些機器沒有任何可以自由訪問的插座，使用RCD進行保護也是有意義的。機器中的絕緣故障也可能導致火災或故障，這也代表了一種危險源。市場上有不同跳閘值的RCD，因此追求不同的保護目的。有三種不同類型的保護及其相應的跳閘電流，如下表所示。

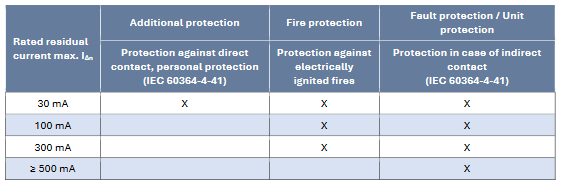

表1：殘余電流裝置（RCD）及其不同用途

在導體和地面之間流動并至少以60瓦的熱能發出的電流可能會引起火災。在230伏的供電電壓下，這相當于大約300毫安。因此，用于防火的RCD的最大跳閘值為300毫安。

不同信號波形的RCD

除了電流值之外，電流的信號形式現在對于RCD的正確運作也至關重要。如今，許多電氣負載必須被標記為非線性負載，因?yàn)檫@些設備從主電源中吸取非正弦波電流。因此，RCD檢測到的殘余電流通常具有非正弦曲線形狀。為確保RCD正確運作，必須考慮連接的負載與將要使用的RCD的關系。

表2：RCD的類型

例如，如果購買了一臺新洗衣機，手冊指定使用B型個人電路斷路器（30毫安），而這一點沒有被考慮，可能會出現以下情況。

由于故障，洗衣機產生了8毫安的直流作為殘余電流。然而，配電柜中的各個電路只由A型RCD保護。A型RCD沒有指定直流電流。至少6毫安的直流電流會推動安裝在A型中的小型電流互感器進入磁飽和狀態。然后吹風機掉入充滿水的浴缸中。在這里，差分電流現在通過浴水流入電氣接地，然后返回到公用事業公司的變壓器接地的二次繞組。這個殘余電流現在具有脈沖或正弦波形，實際上被A型RCD覆蓋。如果這個殘余電流現在是40毫安，例如，A型RCD應該跳閘。然而，在這種情況下，RCD沒有跳閘，因?yàn)殡娏?a data-mid="283" href="http://www.hkfuge.com/a/341.html">互感器的鐵芯已經被8毫安的直流電流完全磁化，以至于電流互感器無法將40毫安轉換到次級側。如果在電氣配電系統中安裝了B型或B+型RCD，RCD肯定會跳閘，因?yàn)闅堄嚯娏髦狄呀?jīng)超過了48毫安的跳閘閾值。

機器和RCD

如果在工業系統中沒有可以自由訪問的插座，操作員沒有義務用RCD保護系統。從安全角度來看，總是建議保護免受殘余電流的影響。然而，通常在電機或其他感性設備的啟動過程中出現的電流峰值可能導致誤跳閘，這可能對生產過程產生有害影響。

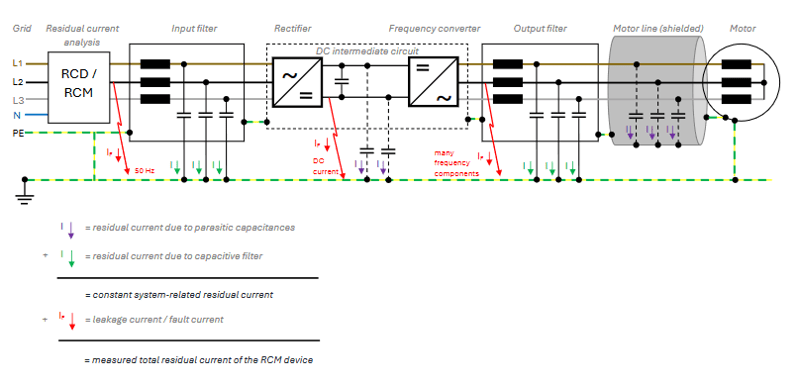

也可能存在與系統相關的殘余電流。電流信號中的高頻分量可以通過濾波器或電纜電容流向地面。在下圖中，使用變頻器的例子，以示意圖形式展示了這些與系統相關的殘余電流。

圖2：具有系統相關殘余電流和不同電路中的故障電流的變頻器

這些系統相關的殘余電流肯定會達到一定水平，以至于不能再使用RCD進行防火保護（300毫安）。

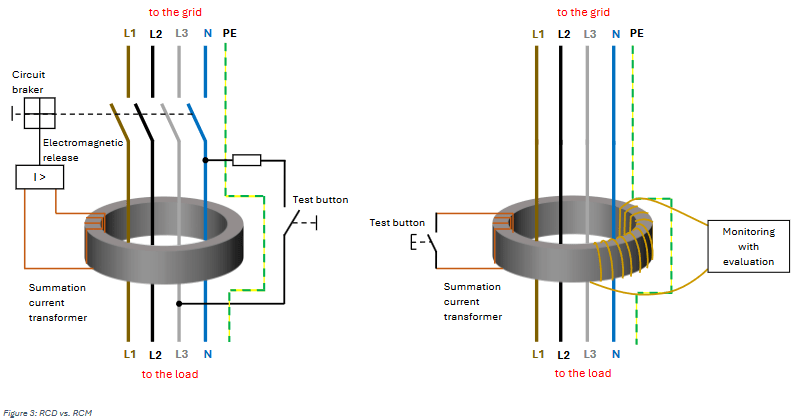

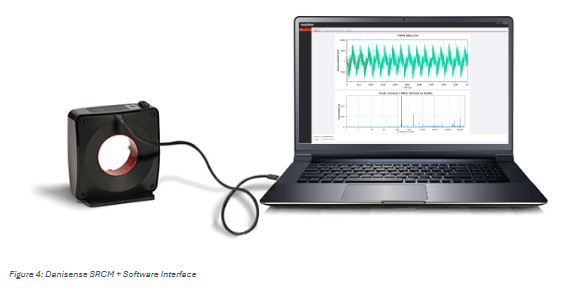

殘余電流監測器可以為這種情況提供解決方案。下圖3顯示，與RCD不同，RCM不能獨立切斷供電線路。殘余電流只通過適當?shù)慕涌谶M(jìn)行測量和輸出。此外，RCM有一個或多個繼電器輸出，這些輸出反過來可以用來控制斷路器。

Danisense解決方案

Danisense的RCM解決方案具有繼電器輸出和一個TRMS值，該值被轉換成4-20毫安的直流標準機器信號，可以被可編程邏輯控制器（PLC）或通用測量設備輕松處理。為了進行更深入的分析，可以連接USB接口到裝有SRCM軟件工具的筆記本電腦。通過這種配置，可以更詳細地分析電流信號。該軟件提供了示波器視圖和FFT分析等功能。

通過PLC進行殘余電流監測

在復雜的工業機器中，各種各樣的電氣組件形成一個通過PLC控制的系統。因此，這些工廠的殘余電流水平可能高于上文提到的表格中的值。例如，以下值來自一個額定電流為235安培的生產工廠。

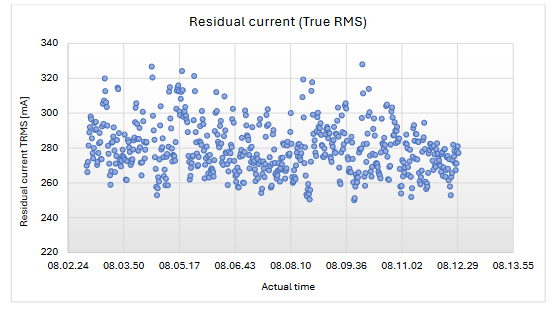

圖5：一個額定電流為235安培的生產工廠的系統相關殘余電流（值由Danisense軟件工具為SRCM保存）

即使由于國際標準化，連續的殘余電流監測可以取代絕緣測試，但通過上述測量值分析絕緣電阻并不簡單。在工廠中，各種各樣的單個消費者被控制，總體上產生不同的殘余電流水平。

因此，一些PLC制造商已經在他們的產品組合中提供了可以連接到PLC的機器標準信號的殘余電流傳感器。通過在啟動后和成功的安全測試后將各種機器狀態與測量的殘余電流水平直接關聯，可以在PLC中保存一個“健康”的RC基線。有了這些數據，可以對生產工廠進行可靠和有意義的監測。

結論

總的來說，RCM可以用作早期預警系統，因?yàn)樵S多絕緣故障會導致殘余電流緩慢增加。因此，這些設備被歸類為預測性維護措施。在許多情況下，可以避免進行許多監管機構要求的定期安全檢查中的絕緣測試。RCM設備已經在關鍵基礎設施的財產中成為強制性的，如數據中心和醫院。在工業應用中，RCM也是提高絕緣故障情況下的安全性和系統可用性的解決方案，因?yàn)橐馔獾臋C(jī)器故障是一個問題。

我需要什么樣的電流傳感器精度？選擇Danisense！

引言

基于寬禁帶半導體技術（如氮化鎵（GaN）和碳化硅（SiC））的功率轉換產品現在可以在顯著更高的開關頻率下運行，這可以產生幾乎W美的正弦波形。由于扼流圈的電感值和電容器的電容值與開關頻率成反比，因此可以制造更小、更輕的濾波元件，如扼流圈和電容器。未來，基于SiC和GaN的組件將繼續在更多應用中獲得認可。

Danisense推出了新型號DW500UB-2V，它能夠處理現在所需的寬頻帶。

電力分析儀背景

電力分析儀通常使用以下基本公式來計算有功功率。

因此，電壓 v(t) 和電流 i(t) 的數字化瞬時值被相乘，并將結果在一個定義的時間窗口內累加起來。基本上，直流分量、所有諧波和非諧波分量，直到功率分析儀的帶寬限制或?yàn)V波器截止頻率，都被考慮在內。高端市場的功率分析儀已經可以運行到10 MHz的頻率。在大多數情況下，電壓信號由功率分析儀直接處理，以便可以使用功率分析儀的完整帶寬。

對于大于30 A的電流測量，通常使用電氣隔離的電流傳感器，這些傳感器必須以高精度將初級信號傳輸?shù)酱渭?jí)側。這些電流傳感器的主要部件是銅線圈和鐵芯。此外，羅戈夫斯基線圈由繞有銅線的線圈體組成。這種構造導致線圈電感，以及在各個線圈之間和各個線圈層之間總是形成的不想要的電容。因此，每個銅線圈都代表一個潛在的振蕩電路。通過湯姆森振蕩方程，可以計算出共振頻率。

這意味著電流傳感器通常具有有限的帶寬。為了相應地減少功率計算的帶寬，激活了功率分析儀內部的濾波器。否則，如下面的圖1所示，功率分析中的高頻分量有時會被電流傳感器強烈扭曲。

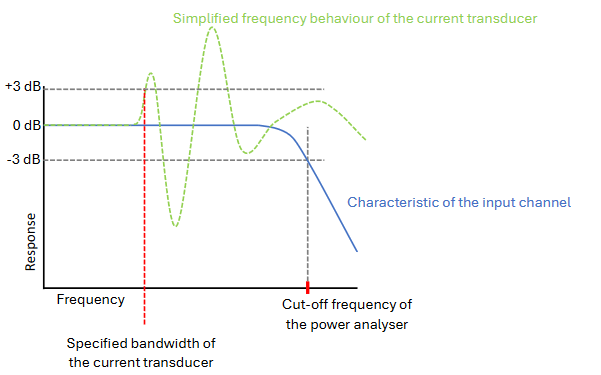

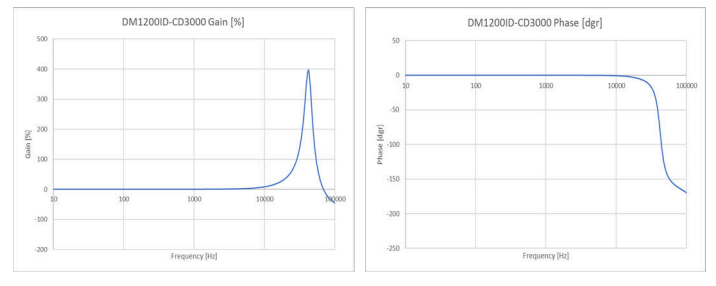

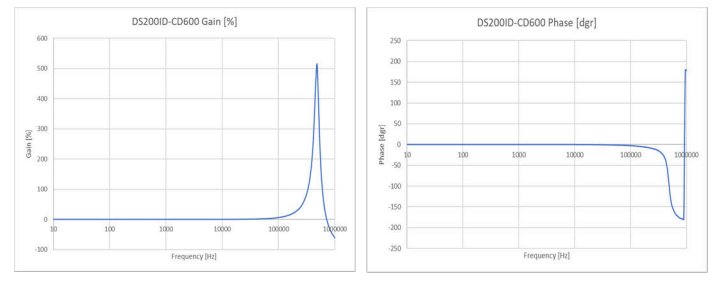

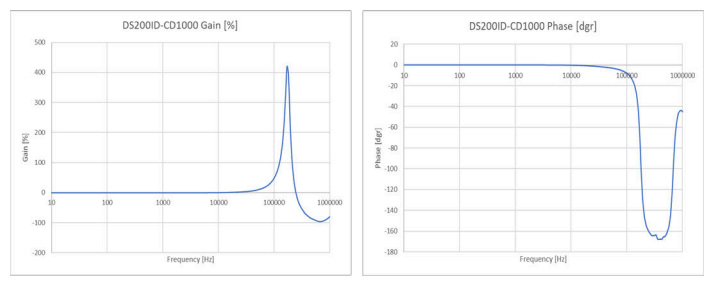

圖1：測量設備的截止頻率與電流傳感器的頻率響應

在測量設備中，這些看起來混亂的誤差曲線只能進行有限的補償，因?yàn)檎袷幪匦詮?qiáng)烈依賴于銅線圈的電容，因此隨著溫度變化，曲線會發生偏移。

下一代功率電子學的高開關頻率

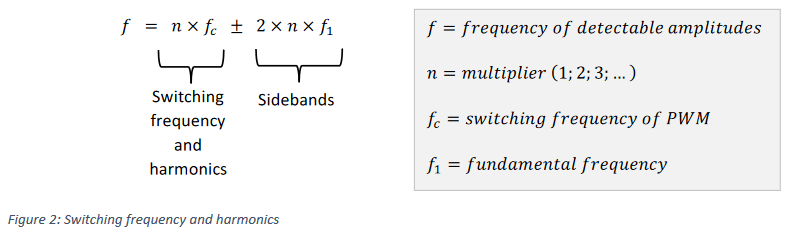

特別是當使用高開關頻率的變頻器控制電動機時，功率的有源分量也可以在三位數的千赫茲范圍內找到，因?yàn)楦鶕?jù)下面的公式，開關頻率的倍數會顯示在電流和電壓信號中。

開關頻率及其諧波由有功和無功功率分量組成。為了以足夠的精度測量這些分量，除了幅度誤差外，相位誤差也必須非常精確。

相位位移

特別是當使用電動機等感性負載時，負載的感性分量隨著頻率的增加而增加。功率因數相應地隨著頻率的增加而降低。這反過來又導致相位誤差對功率計算的影響越來越大。這種相關性在圖3中顯示。

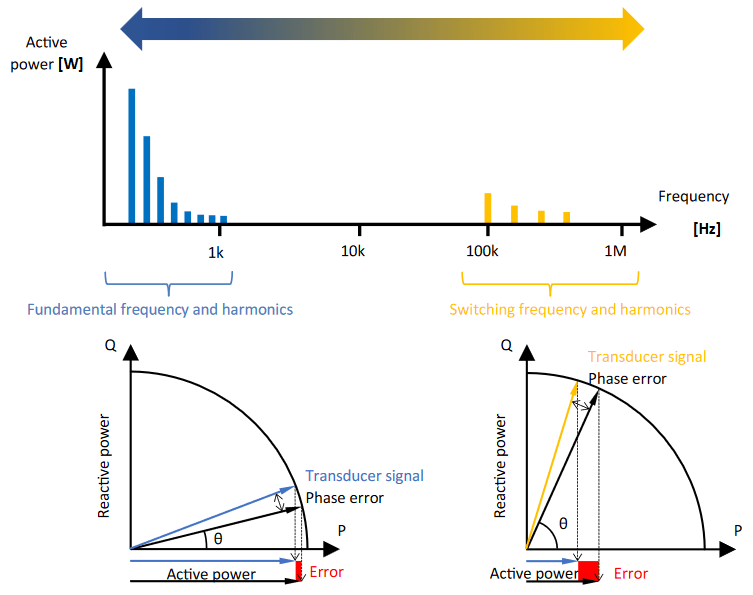

圖3：在更高頻率下的有功功率和相位誤差的影響

相同的相位誤差會導致有功功率計算中的誤差更大（紅色標記）。不同相位誤差的更精確值可以在下面的圖4中找到。

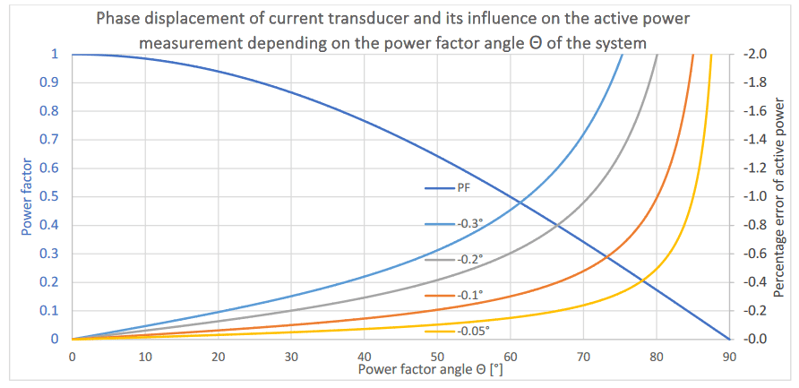

圖4：電流傳感器的相位位移及其對有功功率測量的影響，取決于系統功率因數角Θ

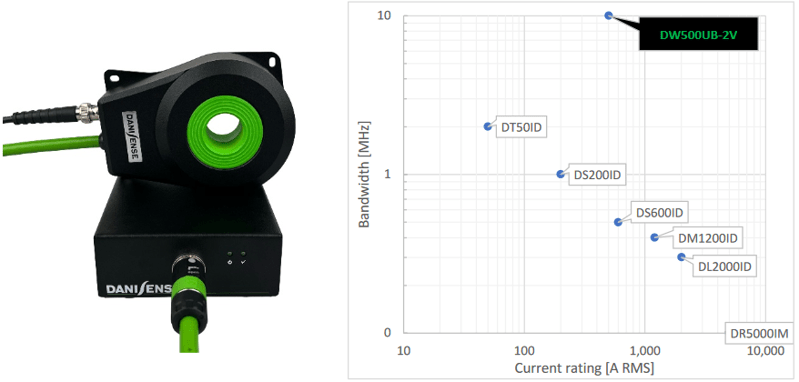

DW500UB-2V

DW500UB-2V在10 MHz以下沒有共振干擾。這是線性傳輸行為直到10 MHz的基本要求。相位誤差由固定的時延組成，主要是由2米同軸電纜引起的。測試協議中提到了這個時延。如果測量設備可以補償固定的時延，相位誤差可以顯著降低。這在下面的圖5中有所說明。

圖5：DW500UB-2V在2米R(shí)G58電纜下，有和沒有補償12.5納秒時延的頻率響應

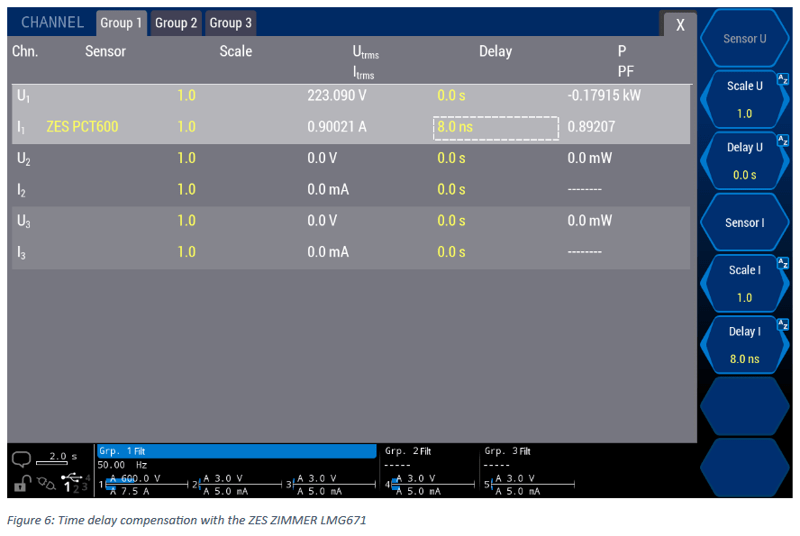

例如，在ZES ZIMMER的LMG671的選擇菜單中，有一個相應的輸入模板，可以輸入時延。

除了精度之外，還必須考慮在較高頻率下主導體的電流承載能力。電流傳感器及其銅線圈也必須相應地設計。DW500UB-2V能夠在25°C下處理高達100 kHz的整個額定電流。

在德國，直流分量可以在《低壓技術安裝指南》（TAR）低壓部分的5.4.4.9點“向低壓電網注入直流電流”中找到。這里特別指出：

5.4.4.9 向低壓網絡注入直流電流

轉換器注入的直流電流不得超過其額定電流的0.5%或最大20毫安（應選擇較高值）。

注1：直流電流的測量基于DIN EN 61000-4-7（VDE 0847-4-7）標準，測量周期為10個基本振蕩周期。

注2：直流電流可能導致電纜腐蝕損壞，對其他設備造成損害，以及變壓器和其他電感器的飽和。

標準文本明確列出了轉換器作為不希望出現的直流電源。在其他國家也可以找到直流分量的最大值。以下表格列出了三個例子。

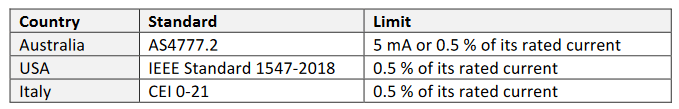

表1：國家標準中的直流限制

轉換器上的直流測量

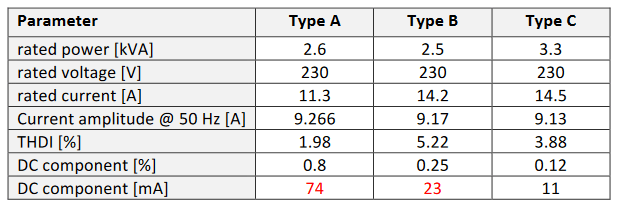

2019年IEEE的一份出版物檢查了三種典型太陽能逆變器的直流分量。結果如下表所示。

表2：轉換器上的直流測量 - 參數

A型和B型超過了德國新低壓指令（TAR）規定的20毫安直流電流的限制。

轉換器中的直流源

轉換器中有多個直流源，如下圖所示的轉換器系統圖所示。

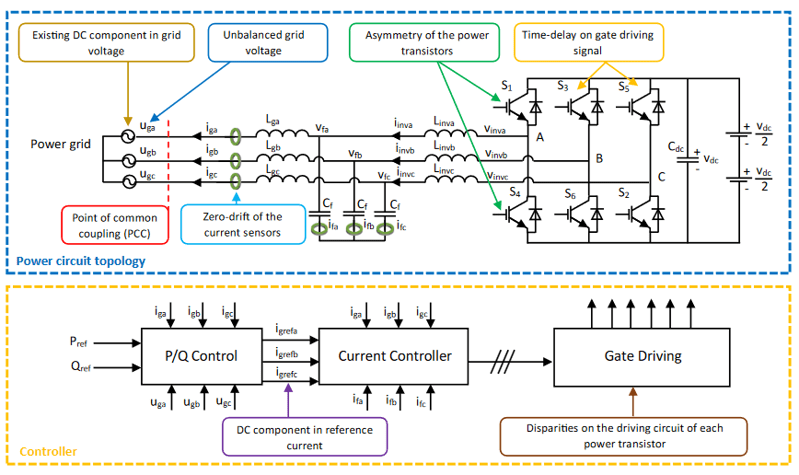

圖1：LCL型并網電壓源轉換器的拓?fù)浣Y(jié)構

單元證書與例行測試

通常，直流分量的測試已經在當前低壓電網發電設備單元證書的標準中成為強制性要求。直流分量的測量在IEEE Std 1547.1-2020標準下的5.9.2項中有所描述。在德國預標準VDE V 0124-1005中，測試在5.2.6.1項下有所描述。

然而，一般來說，單元證書是一種類型測試，其中只測試整個系列中的一個單元作為示例。

輸出直流分量的根本原因可能來自多種來源，如制造質量或安裝功率晶體管的不對稱性，這些可能會因設備而略有不同。為了了解真實的直流貢獻，應由逆變器制造商重新建立對每個生產的逆變器進行例行測試。因此，即使擁有好的單元證書的逆變器也不能排除作為向電網輸出功率時的寄生直流源。

用于單元證書和電力質量測量的測量設備

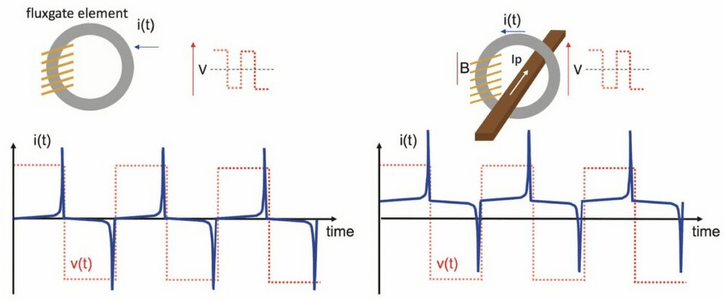

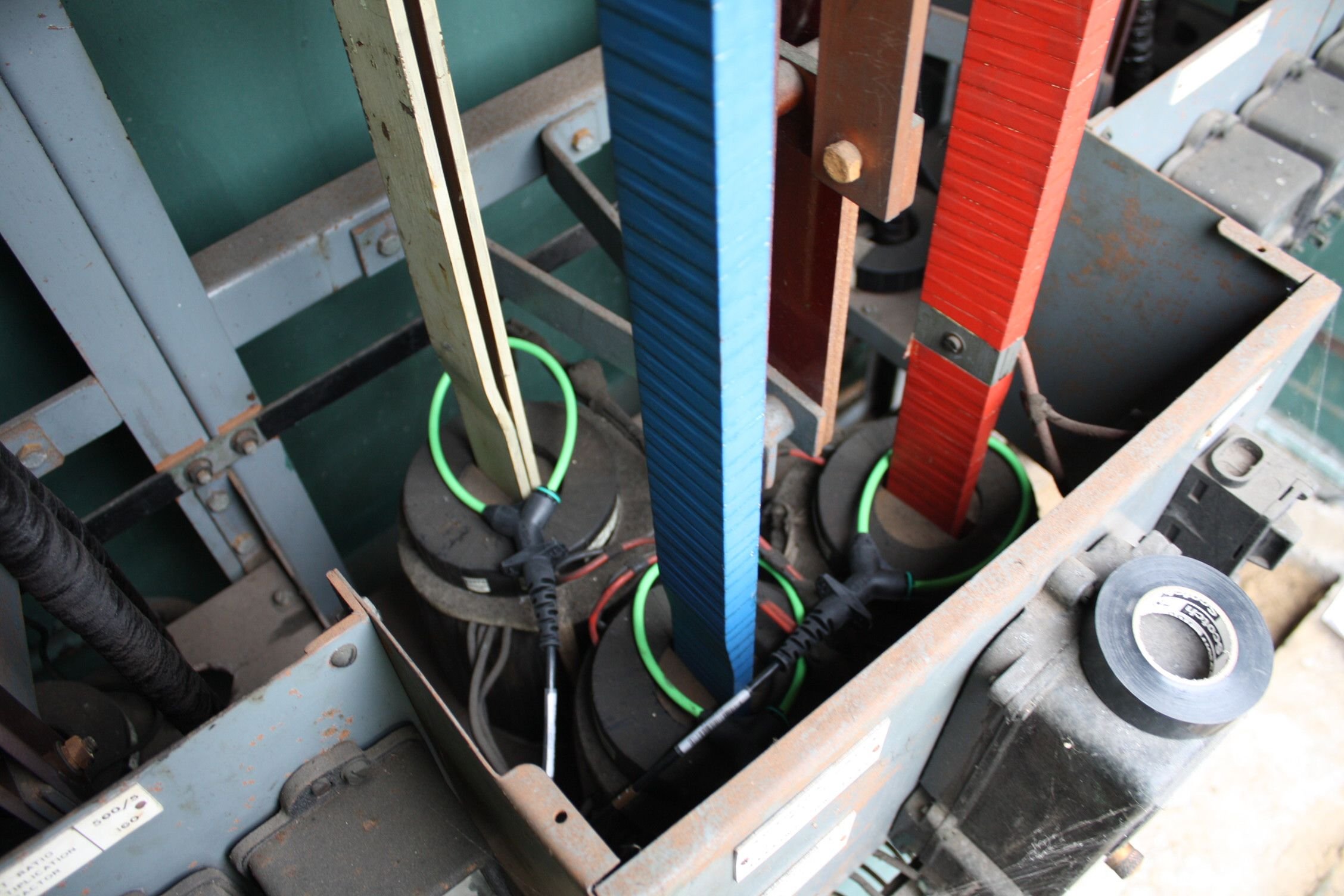

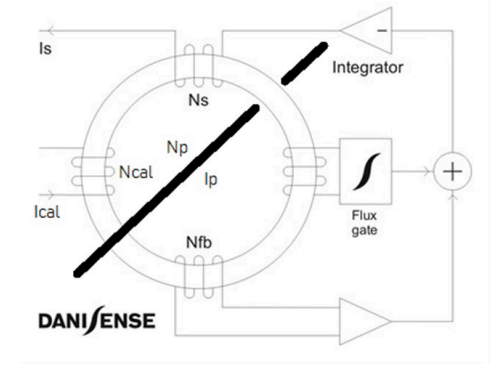

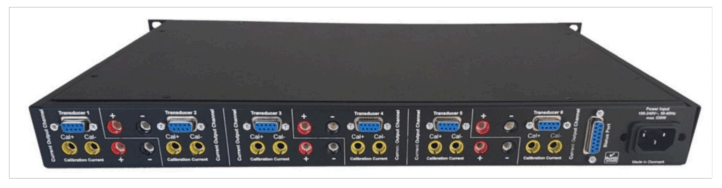

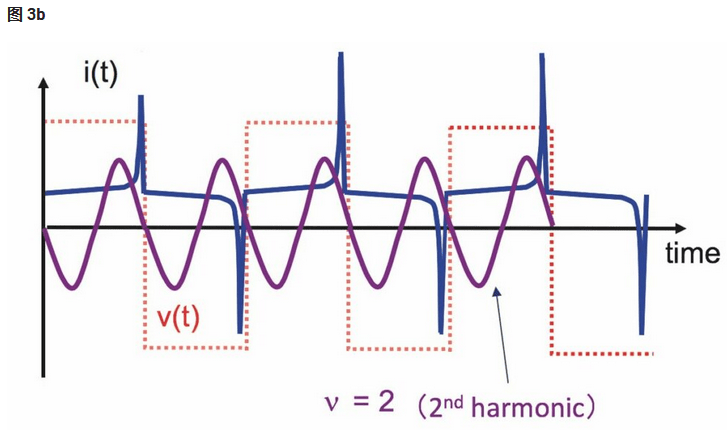

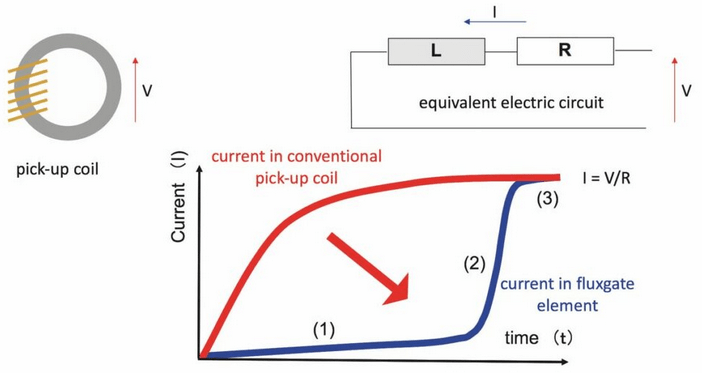

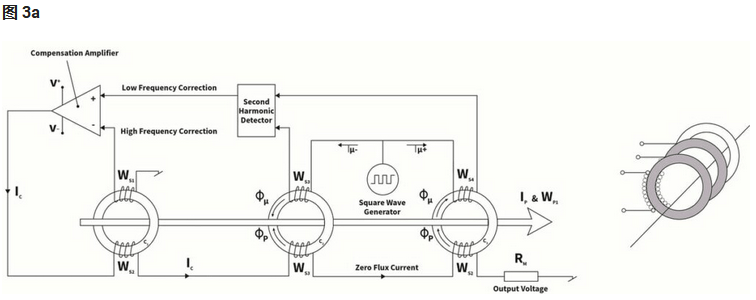

事實上，電網連接點的電壓質量不僅因地點而異，而且隨時間變化。因此，在電網電壓條件較差的情況下，例如，已經存在的直流分量可能會對轉換器的直流電流分量產生負面影響。在現場電力質量測量中使用的羅戈夫斯基線圈只能檢測電流信號中的交流分量。帶有霍爾元件的電流鉗通常由于測量不確定性而不夠準確。因此，在認證公司的測量實驗室中使用丹麥公司Danisense生產的高精度磁通門電流傳感器。這些傳感器在丹麥直接在公司自己的IEC 17025認證測量實驗室中校準，并提供必要的校準證書。

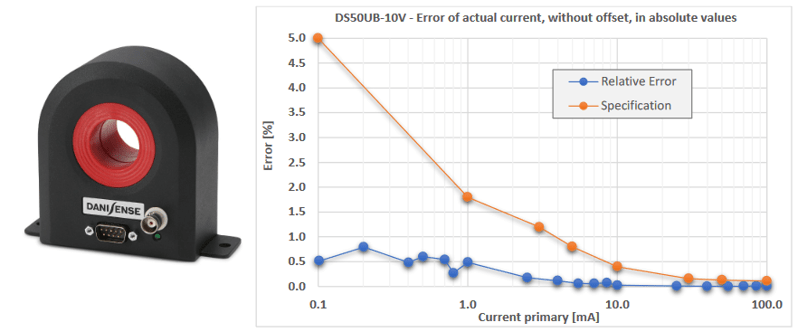

圖2：Danisense DS50UB-10V磁通門傳感器，帶有電壓輸出和低初級電流的精度數據。

在最初的試點項目中，這些磁通門傳感器也與高精度電力質量分析儀一起使用。對于并網電廠中小直流分量的苛刻測量，電力質量分析儀（PQA）應具有非常好的信噪比，否則低于或高于額定頻率的較小水平將在噪聲中丟失。

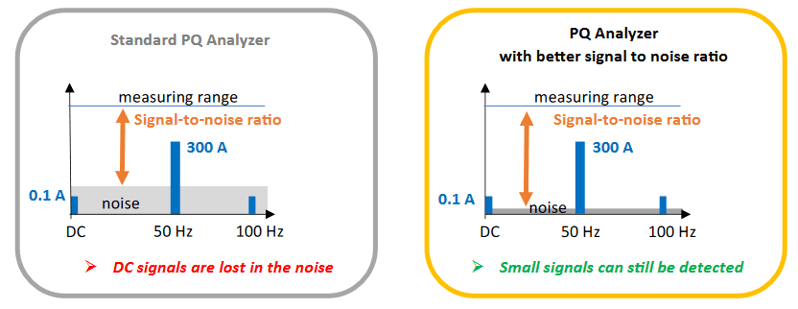

圖3：具有不同信噪比的PQ分析儀

同時，PQA（電力質量分析儀）應該提供補償電流傳感器可能的直流偏移的可能性，以便即使是最小的水平也能非常準確地測量。使用Neo Messtechnik的PQA8000H電力質量分析儀，可以連接磁通門傳感器。除了非常好的信噪比外，F(xiàn)FT分析的頻率參數也可以自由選擇。通常按照IEC 61000-4-7進行的分組對于進一步分析來說往往太粗糙，特別是在低頻范圍內。因此，PQA也可以在高壓電網中使用，以檢測從0到1赫茲范圍內由地球磁場引起的準直流電流。

使用高精度磁通門傳感器也可以直接在轉換器中進行直流測量。對于較小額定電流，磁通門傳感器可作為PCB安裝，以便變頻器可以自行檢查輸出電流。

圖4：Danisense DP50IP-B - 可編程磁通門傳感器，最高可達50安培

電廠證書

如果將多個經過認證的光伏模塊和逆變器組合成一個大型發電廠，除了制造商的個別單元證書外，還需要一個電廠證書。在德國，所有大于135千瓦的電廠都需要電廠證書。連接點通常位于中壓級別，以最小化傳輸損失。變壓器之后不再需要直流測量。然而，低壓側的直流電流可以顯著縮短變壓器的壽命。因此，在低壓側進行直流測量絕對符合電廠運營商的利益，以在整個變壓器的使用壽命期間最小化停機時間和維護成本。

除了光伏轉換器外，風力發電領域的強大轉換器也可能產生直流分量。由于在大多數情況下風力發電廠包括中壓變壓器，因此這里不再需要進行直流測量以獲得電廠證書，如下圖所示。

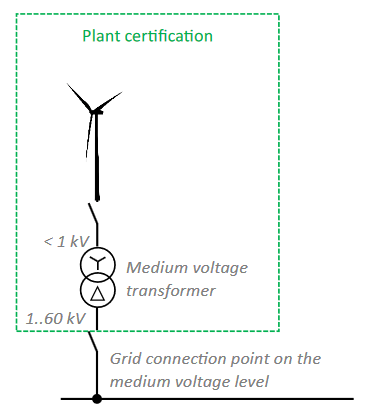

圖5：帶有自有中壓變壓器的風力渦輪機電廠證書

變壓器和直流注入

遭受單向飽和的磁芯的變壓器會產生更高的激勵電流，這可能導致磁芯過熱。此外，還可能發生振動、噪音和熱應力，最終縮短變壓器的壽命。下圖顯示了由疊加的低頻振蕩引起的半波飽和。

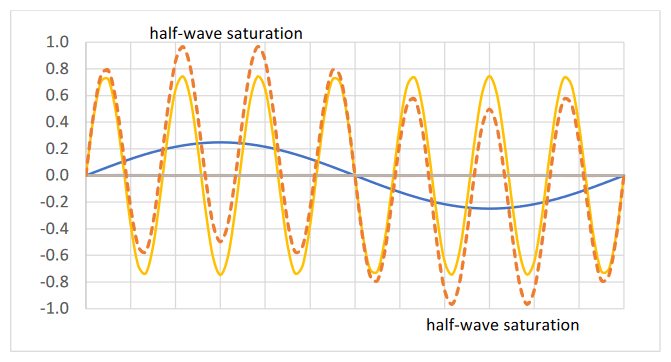

圖6：變壓器的半波飽和

此外，在半波飽和期間，變壓器變成一個非線性運行設備。在這里，變壓器的磁操作范圍被推入飽和范圍。磁滯曲線的線性范圍變小。因此，中壓側電壓信號的畸變因子增加。

結論

在可再生能源應用中的電力轉換技術不僅受到諧波的潛在源的影響。近年來，越來越多的調查報告顯示，在許多情況下也發生了直流注入。除了逆變器，非線性負載也可以產生直流分量。感應設備如電動機和變壓器并未設計來處理這些負載。盡管轉換器制造商方面做出了一些努力來最小化直流分量，但在使用交流/直流傳感器進行低壓網絡的電力質量測量時，仍然經常檢測到不可忽視的直流分量。

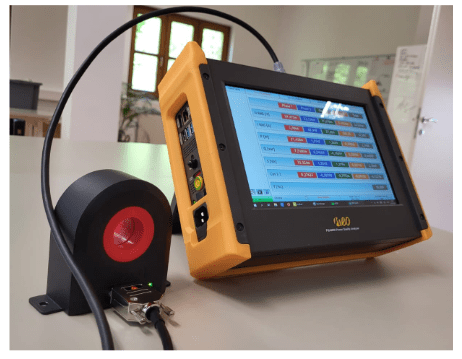

圖7：Danisense磁通門電流傳感器與Neo Messtechnik的PQA8000組合使用

可靠的高性能電流傳感器和非常好的PQA是這項要求苛刻的測量成功的基本要求。
